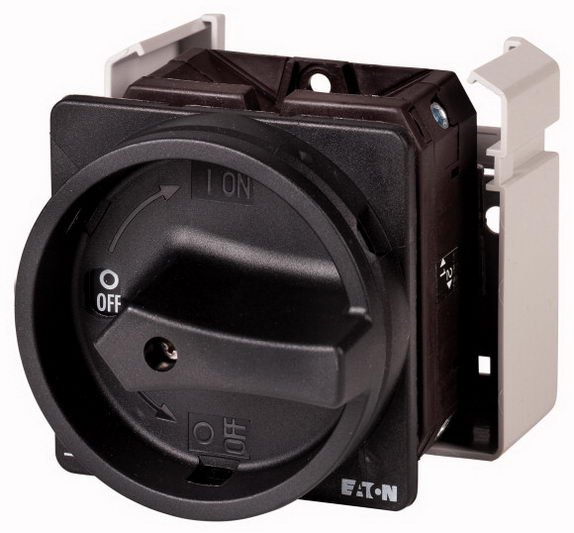

Hlavní vypínač EATON T5-1-102/EA/SVB-SW 2-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 900,52 Kč
Cena po registraci:
4 375,55 Kč/ks
Po registraci bez DPH:
3 616,16 Kč
Vaše cena s DPH:
4 557,54 Kč/ks
Vaše cena bez DPH:
3 766,56 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156243
- Kód dodavatele:
- 098807
- EAN:
- 4015080988076
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,62 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 123 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5-1-102/EA/SVB-SW 2-pól, 100A
T5-1-102/EA/SVB-SW (EAN: 4015080988076) od EATON je 2-pól hlavní vypínač s trvalým proudem 100 A a jmenovitým napětím 690 V.
Má stupeň krytí IP65, je určen pro přední střední montáž, je v provedení jako hlavní vypínač, blokovatelný a disponuje přepínačem údržby, není však určen pro instalaci do rozvaděče.
Hlavní obvod se připojuje šroubovým připojením, rozměry jsou 88 × 88 × 123 mm, provozní výkon AC-3 400V: 30 kW a AC-23 400V: 55 kW, krátkodobá proudová výdrž 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Má 2 póly pro spolehlivé dvoupólové odpojování.
- S trvalým proudem 100 A pro běžné aplikace s vyšším zatížením.
- Provozní parametry: jmenovité napětí 690 V, max. provozní napětí AC 690 V.
- Je dodáván ve verzi jako hlavní vypínač.
- Pro montáž: není určen pro instalaci do rozvaděče.
- Nemá pomocné kontakty: 0 pomocných spínacích ani rozpínacích kontaktů.
Interní název produktu
T5-1-102/EA/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-1-102/EA/SVB-SW
Hlavní vypínač, T5, 100 A, zapuštěná montáž, 1 Modul(y), 2-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloz
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 2 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, zapuštěná montáž, 1 Modul(y), 2-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloz
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 2 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
