Vypínač EATON T5-1-102/Z zap/vyp, 2-pól, 100A

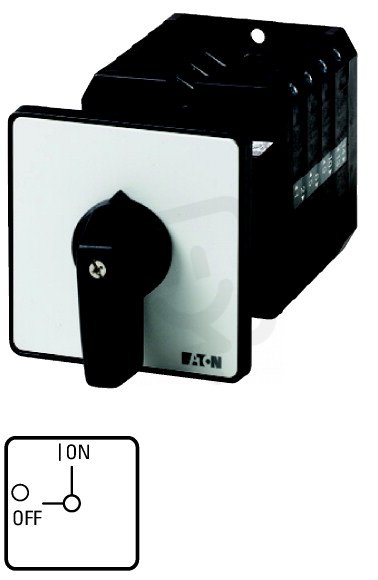

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 214,66 Kč
Cena po registraci:
3 763,15 Kč/ks
Po registraci bez DPH:
3 110,04 Kč
Vaše cena s DPH:
3 919,67 Kč/ks
Vaše cena bez DPH:
3 239,40 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156242
- Kód dodavatele:
- 098803
- EAN:
- 4015080988038
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,47 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 132 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5-1-102/Z zap/vyp, 2-pól, 100A
Vypínač zapnuto/vypnuto T5-1-102/Z (EAN 4015080988038), 2‑pól, trvalý proud 100 A, max. provozní napětí 690 V.
S krytím IP65 a šroubovým připojením hlavního obvodu má rozměry 88 × 88 × 132 mm (Š × V × H), je vhodný pro mezimontáž i montáž na podlahu a zvládá provozní výkon AC‑3 30 kW a spínací výkon při 400 V 55 kW.
Proč si vybrat právě tento vypínač?
- Jedná se o vypínač zapnuto/vypnuto (typ T5-1-102/Z, EATON 098803) určený pro základní spínání obvodů.
- Má 2 póly, takže spíná oba vodiče obvodu současně.
- Je dimenzován na trvalý proud 100 A.
- Jmenovité i maximální provozní napětí činí 690 V AC.
- Produkt není určen pro instalaci do rozvaděče a není nabízen ve verzi hlavního vypínače.
- Neobsahuje pomocné kontakty — 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů.
Interní název produktu
T5-1-102/Z Vypínač zap/vyp,100A
Podrobný popis produktu
T5-1-102/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
