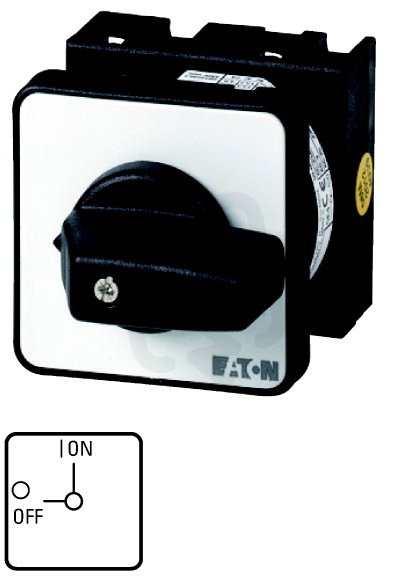

Vypínač EATON T0-3-15680/E zap/vyp, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 260,75 Kč
Cena po registraci:
1 125,69 Kč/ks
Po registraci bez DPH:
930,32 Kč
Vaše cena s DPH:
1 172,51 Kč/ks
Vaše cena bez DPH:
969,02 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156188
- Kód dodavatele:
- 098204
- EAN:
- 4015080982043
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,17 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 95 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 48 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON T0-3-15680/E zap/vyp, 20A
Vypínač T0-3-15680/E (EATON 098204, EAN 4015080982043) je 4-pólový vypínač zapnuto/vypnuto s trvalým proudem 20 A, jmenovitým provozním napětím 690 V a spínacím výkonem AC‑3 při 400 V 5,5 kW, vybavený pomocnými kontakty 1 spínacím a 1 rozpínacím.
Konstrukce nabízí krytí IP65 (stupeň ochrany NEMA 12), šroubové připojení hlavního obvodu, montáž do předního panelu (4 otvory) a rozměry 48 × 48 × 95 mm s krátkou otočnou rukojetí (barva ovládacího prvku: černá).
Proč si vybrat tento vypínač?
- Vypínač má 4 póly, což umožňuje řízení více obvodů najednou.
- Má 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt.
- Umožňuje trvalý proud 20 A, vhodný pro běžné zátěže.
- Maximální provozní napětí střídavého proudu je 690 V AC.
- Vhodnost pro instalaci do rozvaděče: ne.
- Jmenovité provozní napětí: 690-690 V.
Interní název produktu
T0-3-15680/E Vypínač zap/vyp,20A
Podrobný popis produktu
T0-3-15680/E
Vypínač zapnuto-vypnuto, 3p+N+1S+1R, Ie=12A, Čš 0-1, 90°, 48x48mm, montáž
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, 3p+N+1S+1R, Ie=12A, Čš 0-1, 90°, 48x48mm, montáž
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
