Vypínač EATON T5-1-8200/E zap/vyp, 1-pól, 100A

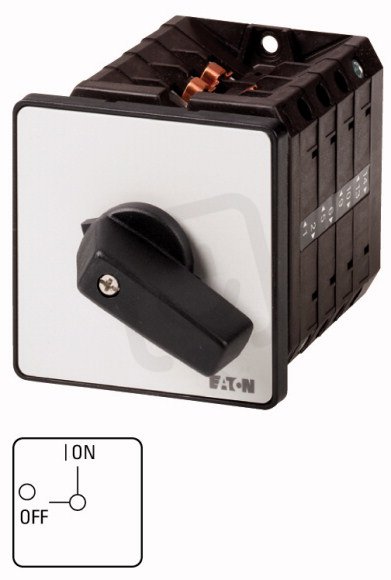

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 500,69 Kč
Cena po registraci:
3 125,67 Kč/ks
Po registraci bez DPH:
2 583,20 Kč
Vaše cena s DPH:
3 255,67 Kč/ks
Vaše cena bez DPH:
2 690,64 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156126
- Kód dodavatele:
- 097226
- EAN:
- 4015080972266
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 91 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5-1-8200/E zap/vyp, 1-pól, 100A
T5-1-8200/E — 1pólový vypínač zapnuto/vypnuto od EATON (097226) s EAN 4015080972266, pro trvalý proud 100 A a maximální provozní napětí 690 V.
Spínací a provozní parametry zahrnují AC‑21 (400 V): 100 A, spínací výkon 55 kW a provozní výkon AC‑3 (400 V): 30 kW, s krátkodobou proudovou výdrží 1,7 kA a šroubovým připojením hlavního obvodu.
Krytí IP65 (stupeň ochrany NEMA 12), kompaktní rozměry Š 88 × V 88 × H 91 mm, černá krátká otočná rukojeť a určení pro přední montáž (4 otvory).
Proč si vybrat tento vypínač?
- Jednopólové provedení se 1 pólem pro ovládání jednoho elektrického obvodu.
- Navržen pro trvalý proud 100 A, vhodný pro aplikace s vyšším zatížením.
- Umožňuje provoz při napětí až 690 V AC (jmenovité provozní napětí 690 V).
- Má 0 pomocných rozpínacích kontaktů a 0 pomocných spínacích kontaktů, tedy bez doplňkových pomocných obvodů.
- Není určen pro instalaci do rozvaděče, proto je potřeba ověřit vhodnost montáže v konkrétním prostředí.
- Není k dispozici ve verzi jako hlavní vypínač, což je třeba zohlednit při návrhu elektrického rozvodu.
Interní název produktu
T5-1-8200/E Vypínač zap/vyp,100A
Podrobný popis produktu
T5-1-8200/E
Spínač zapnuto / vypnuto, T5, 100 A, Montáž do panelu, 1 Modul(y), 1-pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 1-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T5, 100 A, Montáž do panelu, 1 Modul(y), 1-pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 1-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
