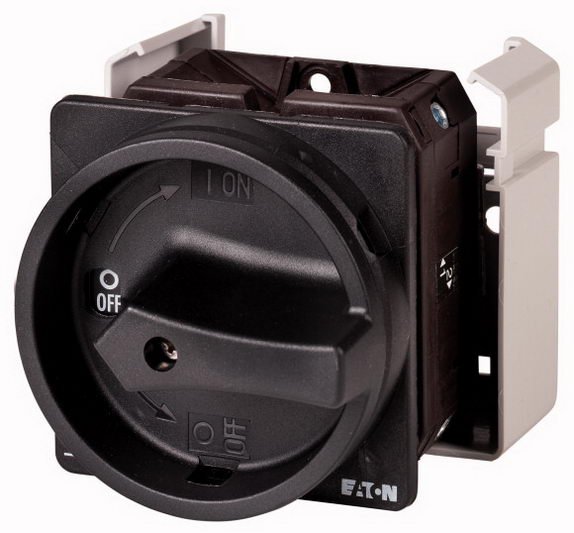

Hlavní vypínač EATON T5-1-8200/EA/SVB-SW 1-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 701,68 Kč
Cena po registraci:
4 198,01 Kč/ks
Po registraci bez DPH:
3 469,43 Kč
Vaše cena s DPH:
4 372,63 Kč/ks
Vaše cena bez DPH:
3 613,74 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156124
- Kód dodavatele:
- 097223
- EAN:
- 4015080972235
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,63 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 123 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 415-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5-1-8200/EA/SVB-SW 1-pól, 100A
T5-1-8200/EA/SVB-SW hlavní vypínač značky EATON 097223 (EAN 4015080972235) je 1‑pólový vypínač určený jako hlavní vypínač s trvalým proudem 100 A.
Přístroj pracuje při jmenovitém napětí 415–690 V (max. 690 V), nabízí spínací výkon AC‑3 30 kW a AC‑23 55 kW při 400 V a je blokovatelný s možností přední střední montáže.
Má krytí IP65, rozměry 88 × 88 × 123 mm, šroubové připojení hlavního obvodu, krátkodobou proudovou výdrž 1,7 kA a ovládací prvek v barvě černá.
Proč si vybrat tento hlavní vypínač?
- Jednopólové provedení s 1 pólem.
- S trvalým proudem 100 A pro běžné zatížení elektrických obvodů.
- Verze jako hlavní vypínač – určené pro použití jako hlavní odpojovač.
- Jmenovité provozní napětí 415–690 V, kompatibilní s širším rozsahem sítí.
- Není vhodné pro instalaci do rozvaděče.
- Bez pomocných kontaktů (0 rozpínacích, 0 spínacích), tedy bez vestavěných signálních kontaktů.
Interní název produktu
T5-1-8200/EA/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-1-8200/EA/SVB-SW
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 1-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 1-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
