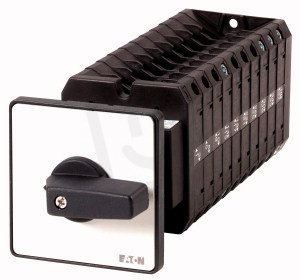

Ovládací spínač EATON T5-10-8356/Z 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
20 493,79 Kč
Cena po registraci:
18 298,30 Kč/ks
Po registraci bez DPH:
15 122,56 Kč
Vaše cena s DPH:
19 059,40 Kč/ks
Vaše cena bez DPH:
15 751,57 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156122
- Kód dodavatele:
- 097097
- EAN:
- 4015080970972
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,07 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 281 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 20
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Ovládací spínač EATON T5-10-8356/Z 100A
Ovládací spínač T5-10-8356/Z (EAN 4015080970972) od EATON je určen pro trvalý proud 100 A s 20 póly a max. provozním napětím 690 V.
Má provozní výkon AC-3 při 400 V 30 kW, spínací výkon při 400 V 55 kW, krátkodobou proudovou výdrž 1,7 kA a elektrické připojení hlavního obvodu je šroubové.
Se stupněm krytí IP65, rozměry 88 × 88 × 281 mm a barvou ovládacího prvku černá je vhodný pro mezimontáž i montáž na podlahu, přičemž není určen pro instalaci do rozvaděče ani jako bezpečnostní spínač či nouzové zastavení.
Proč si vybrat tento ovládací spínač?
- Trvalý proud Iu je 100 A.
- Má 20 pólů pro rozdělení obvodů.
- Jmenovité i maximální provozní napětí jsou 690 V.
- Produkt není vhodný k instalaci do rozvaděče.
- Produkt není ve verzi hlavního vypínače.
- Nemá pomocné spínací ani rozpínací kontakty (0 pomocných kontaktů).
Interní název produktu
T5-10-8356/Z Ovládací spínač,100A
Podrobný popis produktu
T5-10-8356/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 20pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 10 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 20pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 10 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
