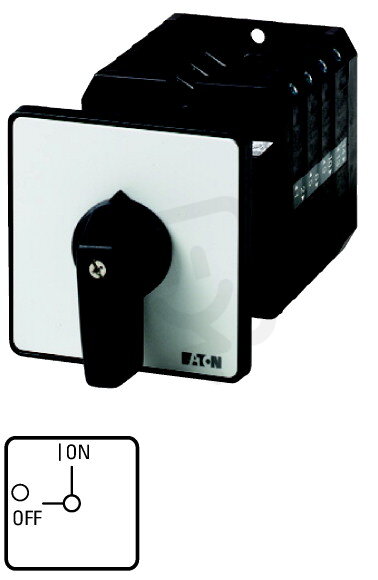

Ovládací spínač EATON T5-3-130/Z 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 906,52 Kč
Cena po registraci:
7 059,49 Kč/ks
Po registraci bez DPH:
5 834,29 Kč
Vaše cena s DPH:
7 353,13 Kč/ks
Vaše cena bez DPH:
6 076,97 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156120
- Kód dodavatele:
- 096654
- EAN:
- 4015080966548
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,83 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 165 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Ovládací spínač EATON T5-3-130/Z 100A
Ovládací spínač T5-3-130/Z (EATON 096654, EAN 4015080966548) je 4pólový přístroj s trvalým proudem 100 A, jmenovitým provozním napětím 690 V a pomocnými kontakty 1× spínací, 1× rozpínací; provozní výkon AC-3 (400 V) 30 kW a AC-23 (400 V) 55 kW.
Má krytí IP65 (NEMA 12), rozměry 88 × 88 × 165 mm, šroubové připojení hlavního obvodu a krátkou otočnou rukojeť v černé; je vhodný pro mezimontáž a montáž na podlahu, není určen pro instalaci do rozvaděče a není blokovatelný.
Proč si vybrat tento spínač?
- Je konstruován pro trvalý proud 100 A, což ho předurčuje pro silové aplikace.
- Má 4 póly, takže je vhodný pro ovládání vícepólových obvodů.
- Maximální provozní napětí je 690 V AC, odpovídající průmyslovým instalacím.
- Pro instalaci do rozvaděče není určen (ne).
- Je vybaven 1 pomocným spínacím kontaktem pro signalizaci nebo doplňkové řízení.
- Obsahuje také 1 pomocný rozpínací kontakt pro přerušení obvodu v požadovaných stavech.
Interní název produktu
T5-3-130/Z Ovládací spínač,100A
Podrobný popis produktu
T5-3-130/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
