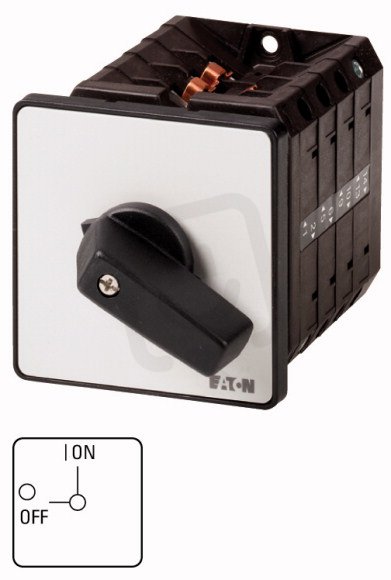

Vypínač EATON T5-3-8342/E zap/vyp, 6-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 295,74 Kč
Cena po registraci:
6 514,16 Kč/ks
Po registraci bez DPH:
5 383,60 Kč
Vaše cena s DPH:
6 785,11 Kč/ks
Vaše cena bez DPH:
5 607,53 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156109
- Kód dodavatele:
- 096385
- EAN:
- 4015080963851
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,78 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 124 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 600 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5-3-8342/E zap/vyp, 6-pól, 100A
Vypínač T5-3-8342/E (EATON, EAN 4015080963851) je 6-pólový vypínač zapnuto/vypnuto s trvalým proudem 100 A a krytím IP65.
Je určený pro provozní napětí do 600 V AC (jmenovité 690 V) s provozním výkonem AC-3 30 kW, spínacím výkonem při 400 V 55 kW a krátkodobou proudovou výdrží 1,7 kA.
Rozměry 88 × 124 × 88 mm, vhodné pro přední montáž (4 otvory), hlavní obvod se šroubovým připojením a ovládací prvek krátká otočná rukojeť v barvě černá, stupeň ochrany NEMA 12.
Proč si vybrat tento vypínač?
- Má 6 pólů, takže umožňuje současné přerušení všech požadovaných obvodů.
- Je dimenzován na trvalý proud 100 A, vhodný pro obvody s vyšší zátěží.
- Maximální provozní napětí je 600 V AC, což odpovídá běžným průmyslovým aplikacím.
- Má jmenovité provozní napětí 690 V.
- Neobsahuje pomocné spínací ani rozpínací kontakty (0), proto není předurčen pro přídavnou signalizaci.
- Pro montáž do rozvaděče je nevhodný.
Interní název produktu
T5-3-8342/E Vypínač zap/vyp,100A
Podrobný popis produktu
T5-3-8342/E
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
