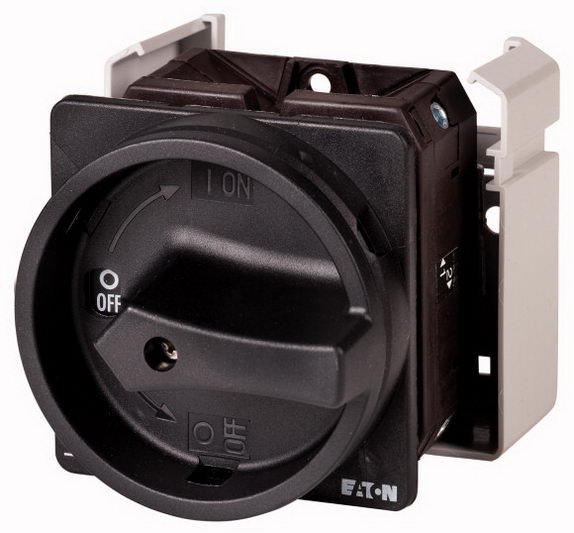

Hlavní vypínač EATON T5-3-8342/EA/SVB-SW 6-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 489,14 Kč
Cena po registraci:
7 579,72 Kč/ks
Po registraci bez DPH:
6 264,23 Kč
Vaše cena s DPH:
7 894,98 Kč/ks
Vaše cena bez DPH:
6 524,78 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156107
- Kód dodavatele:
- 096382
- EAN:
- 4015080963820
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 156 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5-3-8342/EA/SVB-SW 6-pól, 100A
T5-3-8342/EA/SVB-SW Hlavní vypínač 6-pól 100A EATON 096382 (EAN: 4015080963820) je šestipólový vypínač s trvalým proudem 100 A a jmenovitým provozním napětím 690 V, určený jako hlavní vypínač.
Má krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu a rozměry 88 × 88 × 156 mm, je blokovatelný a vybaven přepínačem údržby (servisu); není vhodný pro instalaci do rozvaděče.
Provozní a spínací parametry zahrnují AC-3 400 V: 30 kW, AC-23 400 V: 55 kW, trvalý proud při AC-21 400 V: 100 A a krátkodobou proudovou výdrž lcw 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Má 6 pólů, takže je vhodný pro vícepólové odpojování obvodů.
- Umožňuje trvalý proud až 100 A.
- Je dodán ve verzi jako hlavní vypínač pro centrální odpojování napájení.
- Maximální provozní napětí AC činí 690 V.
- Není určen k instalaci do rozvaděče: ne.
- Neobsahuje pomocné kontakty: 0 rozpínacích a 0 spínacích.
Interní název produktu
T5-3-8342/EA/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-3-8342/EA/SVB-SW
Hlavní vypínač, T5, 100 A, Montáž do panelu, 3 Modul(y), 6pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Montáž do panelu, 3 Modul(y), 6pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
