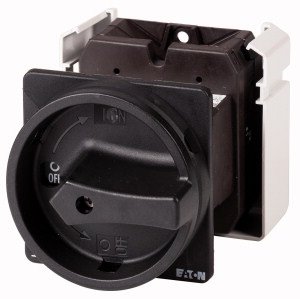

Hlavní vypínač EATON T5-3-8342/V/SVB-SW 6-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 076,91 Kč
Cena po registraci:
8 104,50 Kč/ks
Po registraci bez DPH:
6 697,93 Kč
Vaše cena s DPH:
8 441,60 Kč/ks
Vaše cena bez DPH:
6 976,53 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156105
- Kód dodavatele:
- 096380
- EAN:
- 4015080963806
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,88 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 171 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Hlavní vypínač EATON T5-3-8342/V/SVB-SW 6-pól, 100A
Hlavní vypínač T5-3-8342/V/SVB-SW (EATON 096380, EAN: 4015080963806) je 6-pólové provedení pro trvalý proud 100 A a jmenovité provozní napětí 690 V, určené jako verze jako hlavní vypínač s krytím IP65 (NEMA 12).
Pro montáž je vhodné mezimontáž i montáž na podlahu, s rozměry 88 × 88 × 171 mm (š × v × h) a šroubovým připojením hlavního obvodu.
Vypínač je blokovatelný, vybavený přepínačem údržby, bez bezpečnostního spínače a nabízí provozní a spínací výkony AC‑3 30 kW a 55 kW při 400 V, s krátkodobou proudovou výdrží 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Má 6 pólů pro přepínání vícepólových obvodů.
- Umožňuje trvalý proud 100 A.
- Dodává se v provedení jako hlavní vypínač pro centrální odpojení napájení.
- Je určen pro provoz při provozním napětí 690 V AC (jmenovité 690–690 V).
- Není vhodný pro instalaci do rozvaděče, takže se používá mimo vestavné rozvaděče.
- Neobsahuje pomocné kontakty: 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů.
Interní název produktu
T5-3-8342/V/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-3-8342/V/SVB-SW
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
