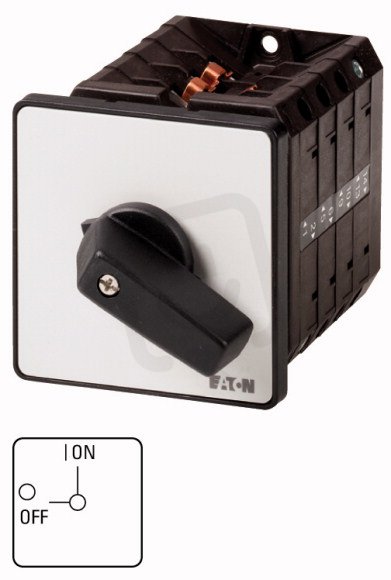

Ovládací spínač EATON T5-4-15164/E 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 077,01 Kč
Cena po registraci:
8 104,59 Kč/ks
Po registraci bez DPH:
6 698,01 Kč
Vaše cena s DPH:
8 441,70 Kč/ks
Vaše cena bez DPH:
6 976,61 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156084
- Kód dodavatele:
- 096129
- EAN:
- 4015080961291
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,96 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 141 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Ovládací spínač EATON T5-4-15164/E 100A
Ovládací spínač T5-4-15164/E (EAN 4015080961291) od EATON je šestipólový přepínač s pomocnými kontakty 1 spínací / 1 rozpínací a šroubovým připojením hlavního obvodu.
Nabízí trvalý proud 100 A, jmenovité/provozní napětí 690 V (max. provozní napětí Ue AC 690 V), provozní výkon AC-3 při 400 V 30 kW a spínací/provozní výkon při 400 V 55 kW s krátkodobou proudovou výdrží 1,7 kA.
Rozměry jsou 88 × 88 × 141 mm (Š × V × H), stupeň krytí IP65, stupeň ochrany NEMA 12, ovládací prvek je krátká otočná rukojeť v černé a je vhodný pro přední montáž (4 otvory).
Proč si vybrat tento ovládací spínač?
- Je navržen pro trvalý proud 100 A, vhodný pro běžné průmyslové zatížení.
- Má 6 pólů, což umožňuje vícepólové přepínání nebo ovládání více obvodů.
- Obsahuje 1 pomocný spínací kontakt pro signalizaci nebo řídicí obvody.
- Nabízí maximální provozní napětí 690 V AC, vhodné pro aplikace ve vyšších napěťových třídách.
- Spínač není vhodný pro instalaci do rozvaděče, což ovlivní způsob montáže.
- U tohoto typu není k dispozici verze jako hlavní vypínač, nelze jej tedy použít jako hlavní vypínací zařízení.
Interní název produktu
T5-4-15164/E Ovládací spínač,100A
Podrobný popis produktu
T5-4-15164/E
Vypínač zapnuto-vypnuto, 6p+1S+1R, Ie=80A, Čš 0-1, 90°, s aretací, 88x8mm, montáž
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, 6p+1S+1R, Ie=80A, Čš 0-1, 90°, s aretací, 88x8mm, montáž
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
