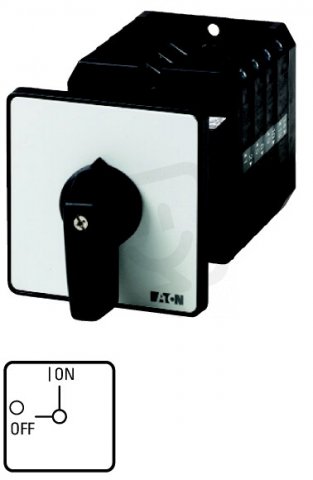

T5-4-15164/Z Vypínač zapnuto/vypnuto 100A EATON 096122
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 719,28 Kč
Cena po registraci:
8 678,06 Kč/ks
Po registraci bez DPH:
7 171,95 Kč
Vaše cena s DPH:
9 039,01 Kč/ks
Vaše cena bez DPH:
7 470,26 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0007010
- Kód dodavatele:
- 096122
- EAN:
- 4015080961222
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,01 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 182 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-4-15164/Z Vypínač zapnuto/vypnuto 100A EATON 096122
Vypínač T5-4-15164/Z (EATON 096122), EAN 4015080961222, je vypínač zapnuto/vypnuto s trvalým proudem 100 A.
Má 6 pólů, pomocné kontakty 1 spínací a 1 rozpínací, jmenovité provozní napětí 690 V (max. provozní napětí 690 V) a spínací výkon při 400 V 55 kW (AC-3 30 kW), krátkodobá proudová výdrž 1,7 kA.
Provedení se šroubovým připojením, krytím IP65 (NEMA 12), rozměry 88 × 88 × 182 mm, vhodné pro mezimontáž a montáž na podlahu, ovládací prvek v černé barvě a není určeno pro instalaci do rozvaděče.
Proč si vybrat tento vypínač?
- Zvládá trvalý proud 100 A.
- Je vhodný do sítí s maximálním provozním napětím 690 V AC.
- Obsahuje 6 pólů pro současné spínání více obvodů.
- Disponuje 1 pomocným spínacím kontaktem pro signalizaci nebo řízení.
- Má 1 pomocný rozpínací kontakt pro doplňkové bezpečnostní nebo ovládací funkce.
- Není vhodný k instalaci do rozvaděče (nevhodný k instalaci do rozvaděče).
Interní název produktu
T5-4-15164/Z Vypínač zap/vyp 100A
Podrobný popis produktu
T5-4-15164/Z
Vypínač zapnuto-vypnuto, 6p+1S+1R, Ie=80A, Čš 0-1, 90°, s aretací, 88x8mm, základní montáž
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, 6p+1S+1R, Ie=80A, Čš 0-1, 90°, s aretací, 88x8mm, základní montáž
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
