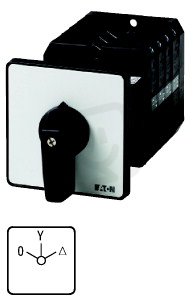

Ovládací spínač EATON T5-4-24/Z 100A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156079
- Kód dodavatele:
- 096064
- EAN:
- 4015080960645
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,01 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Materiál tělesa:
- plast
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provedení:
- hvězda-trojúhelník
- Provozní proud AC-3 400V:
- 55 A
- Provozní výkon AC-3 400V:
- 45 kW
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž:
- ne
Ovládací spínač EATON T5-4-24/Z 100A
T5-4-24/Z Ovládací spínač 100A EATON 096064 (EAN 4015080960645) je trojpólový spínač s trvalým proudem 100 A, se nulovou polohou a krytím IP65 určený pro provedení hvězda-trojúhelník.
Má krátkou otočnou rukojeť, plastové těleso a hlavní elektrické připojení se šroubovým připojením; v režimu AC-3 400V zvládá 45 kW / 55 A.
Je vhodný pro mezimontáž i montáž na podlahu, není určen pro instalaci do rozvaděče ani jako kompletní přístroj v krytu; přední montáž není vhodná (přední strana NEMA 12).
Proč si vybrat tento ovládací spínač?
- Je navržen pro 3 póly, takže zvládá spínání třífázových obvodů.
- Umožňuje trvalý proud 100 A pro provoz s vyšší zátěží.
- Disponuje nulovou polohou, která usnadňuje bezpečné odpojení.
- Má krytí IP65, což zajišťuje odolnost proti prachu a tryskající vodě.
- Je nevhodný pro instalaci do rozvaděče, proto počítejte s montáží mimo uzavřený rozvaděč.
- Je v provedení hvězda-trojúhelník pro přepínání při spouštění motorů.
Interní název produktu
T5-4-24/Z Ovládací spínač,100A
Podrobný popis produktu
Spouštěč hvězda-trojúhelník, 3p, Ie=80A, Čš 0-Y-D, 45°, s aretací, 88x88mm, základní montáž
Spouštěč hvězda-trojúhelník,
Sortiment: Ovládací spínače
Označení typu: T5, s černou pákou a čelním štítkem, poznámka: SOND 27, Kontakty: 7
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-Y-D
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
