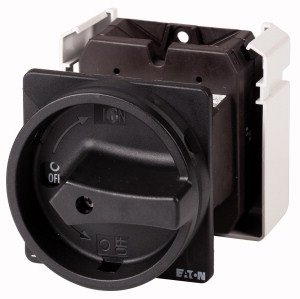

Hlavní vypínač EATON T5-4-8344/V/SVB-SW 8-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 987,47 Kč
Cena po registraci:
9 810,38 Kč/ks
Po registraci bez DPH:
8 107,75 Kč
Vaše cena s DPH:
10 218,44 Kč/ks
Vaše cena bez DPH:
8 444,99 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156070
- Kód dodavatele:
- 095958
- EAN:
- 4015080959588
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,05 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 188 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 8
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Hlavní vypínač EATON T5-4-8344/V/SVB-SW 8-pól, 100A
T5-4-8344/V/SVB-SW Hlavní vypínač 8-pól 100A EATON 095958 (EAN 4015080959588) je provedení jako hlavní vypínač s 8 póly a trvalým proudem 100 A.
Pracovní napětí až 690 V, krytí IP65 (NEMA 12) a spínací výkon až 55 kW při 400 V (AC-23) při provozním výkonu AC-3 30 kW zajišťují použití v průmyslových aplikacích.
Šroubové připojení hlavního obvodu, rozměry 88 × 88 × 188 mm, možnost blokování a provedení pro údržbu, vhodné pro mezimontáž i montáž na podlahu.
Proč zvolit tento hlavní vypínač?
- Uspořádání pólů: 8 pólů, vhodné pro vícefázová zapojení.
- Trvalý proud (Iu) je 100 A, umožňující spolehlivé přenášení vyšších zátěží.
- Dodáván ve verzi hlavního vypínače: ano, určený k centrálnímu odpojení obvodů.
- Maximální provozní napětí (Ue): 690 V AC, vhodné pro průmyslové aplikace s vyšším napětím.
- Jmenovité provozní napětí: 690 V, v souladu s uvedeným napěťovým rozsahem.
- Počet pomocných kontaktů — rozpínacích: 0, spínacích: 0, bez integrovaných pomocných obvodů pro signalizaci nebo dálkové ovládání.
Interní název produktu
T5-4-8344/V/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-4-8344/V/SVB-SW
Hlavní vypínač, T5, 100 A, Zadní montáž, 4 Modul(y), 8-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 8-pólový, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Zadní montáž, 4 Modul(y), 8-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 8-pólový, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
