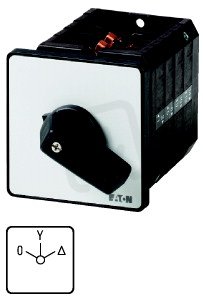

T5-4-8410/E Přepínač hvězda-trojúhelník 3-pól 100A EATON 095954
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156068
- Kód dodavatele:
- 095954
- EAN:
- 4015080959540
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,96 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Materiál tělesa:
- plast
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provedení:
- hvězda-trojúhelník
- Provozní proud AC-3 400V:
- 55 A
- Provozní výkon AC-3 400V:
- 45 kW
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž:
- ano
T5-4-8410/E Přepínač hvězda-trojúhelník 3-pól 100A EATON 095954
T5-4-8410/E Přepínač hvězda-trojúhelník, 3-pól, 100 A (EAN 4015080959540) je určený pro přední montáž a základní hvězdně-trojúhelníkové přepínání.
Má trvalý proud 100 A, provozní výkon AC-3 při 400 V 45 kW a provozní proud AC-3 55 A, s krytím IP65.
Vybaven je 3 póly, s nulovou polohou: ano, krátkou otočnou rukojetí (krátká otoč. rukojeť), plastovým tělesem (plast) a šroubovým připojením hlavního obvodu; není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento přepínač?
- Je určen pro třífázová zapojení a má 3 póly, které umožňují spolehlivé přepínání všech fází.
- Umožňuje trvalý průchod proudu až 100 A, vhodný pro silnější motory a zátěže.
- Má nulovou polohu, která usnadňuje bezpečné vypnutí a nastavení.
- Provedení hvězda‑trojúhelník je určeno pro přepínání motorů při rozběhu a provozu.
- Disponuje stupeň krytí IP65, takže je chráněn proti prachu a tryskající vodě.
- Není vhodný pro instalaci do rozvaděče, proto je třeba plánovat samostatné umístění podle montážních požadavků.
Interní název produktu
T5-4-8410/E Přepínač hv-trojúh,100A
Podrobný popis produktu
Spouštěč hvězda-trojúhelník, 3p, Ie=80A, Čš 0-Y-D, 45°, s aretací, 88x88mm, montáž
Spouštěč hvězda-trojúhelník,
Sortiment: Ovládací spínače
Označení typu: T5, s černou pákou a čelním štítkem, Kontakty: 8
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-Y-D
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
