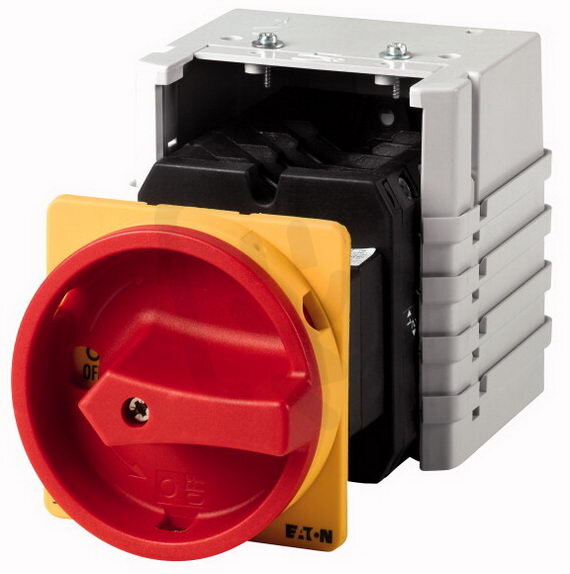

T5-5-8345/V/SVB Hlavní vypínač 100A EATON 095292
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 840,46 Kč
Cena po registraci:
11 464,86 Kč/ks
Po registraci bez DPH:
9 475,09 Kč
Vaše cena s DPH:
11 941,73 Kč/ks
Vaše cena bez DPH:
9 869,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0483401
- Kód dodavatele:
- 095292
- EAN:
- 4015080952923
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,23 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 204 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-5-8345/V/SVB Hlavní vypínač 100A EATON 095292
Hlavní vypínač T5-5-8345/V/SVB (EAN 4015080952923) s trvalým proudem 100 A, počtem pólů 9 a jmenovitým provozním napětím 690 V je dodáván jako verze jako hlavní vypínač a není vhodný pro instalaci do rozvaděče; je vhodný pro mezimontáž a montáž na podlahu.
Má stupeň krytí IP65 (NEMA 12), je blokovatelný, vybavený přepínačem údržby a nouzovým zastavením, s šroubovým připojením hlavního obvodu, provozním výkonem AC-3 400V: 30 kW, spínacím výkonem při 400 V 55 kW, rozměry 88 × 88 × 204 mm a krátkodobou proudovou výdrží 1,7 kA, ovládací prvek je červený.
Proč si vybrat tento hlavní vypínač?
- Navržen pro trvalý proud 100 A.
- Má 9 pólů, což umožňuje připojení více obvodů nebo vícefázových systémů.
- Jmenovité a maximální provozní napětí 690 V AC.
- Dodáván ve verzi jako hlavní vypínač, určený pro centralizované vypínání.
- Není určen pro instalaci do rozvaděče.
- Nepodporuje pomocné kontakty — 0 pomocných spínacích/rozpínacích kontaktů.
Interní název produktu
T5-5-8345/V/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-5-8345/V/SVB
Hlavní vypínač, T5, 100 A, Zadní montáž, 5 Modul(y), 9pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Zadní montáž, 5 Modul(y), 9pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
