T5-5-8346/V/SVB Hlavní vypínač 100A EATON 095284
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 840,46 Kč
Cena po registraci:
11 464,86 Kč/ks
Po registraci bez DPH:
9 475,09 Kč
Vaše cena s DPH:
11 941,73 Kč/ks
Vaše cena bez DPH:
9 869,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156006
- Kód dodavatele:
- 095284
- EAN:
- 4015080952848
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,23 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 204 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 10
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-5-8346/V/SVB Hlavní vypínač 100A EATON 095284
Hlavní vypínač T5-5-8346/V/SVB (EAN 4015080952848) se 10 póly a trvalým proudem 100 A slouží jako hlavní vypínač.
Podporuje jmenovité provozní napětí 690 V (max. provozní napětí Ue AC 690 V), provozní výkon AC‑3 při 400 V 30 kW, spínací výkon 55 kW a krátkodobou proudovou výdrž 1,7 kA; hlavní obvod se připojuje šroubově.
Má krytí IP65 (NEMA 12), červené ovládací prvky, je blokovatelný, obsahuje přepínač údržby a nouzové zastavení, je vhodný pro mezimontáž i montáž na podlahu a jeho rozměry jsou 88 × 88 × 204 mm.
Proč si vybrat tento hlavní vypínač?
- Je dimenzován pro trvalý proud 100 A.
- Má 10 pólů pro přepínání více obvodů současně.
- Provozní napětí je 690 V AC (jmenovité 690 V).
- Dodáván je ve verzi jako hlavní vypínač (ano).
- Pro instalaci do rozvaděče není určen (ne).
- Nemá pomocné rozpínací ani spínací kontakty (0).
Interní název produktu
T5-5-8346/V/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-5-8346/V/SVB

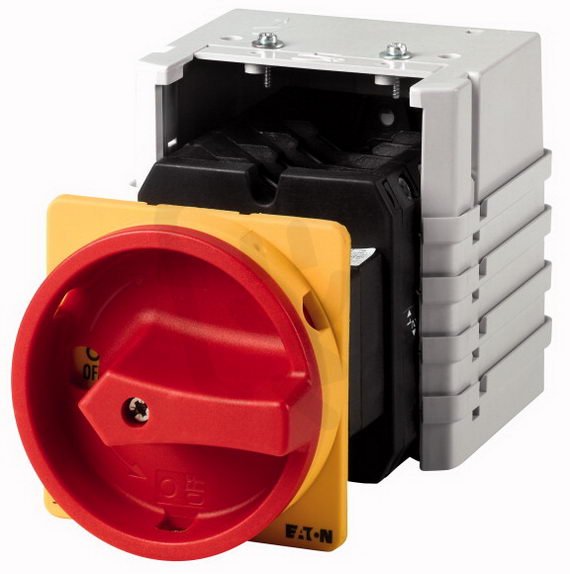

Hlavní vypínač, T5, 100 A, Zadní montáž, 5 Modul(y), 10pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 10pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Zadní montáž, 5 Modul(y), 10pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 10pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
