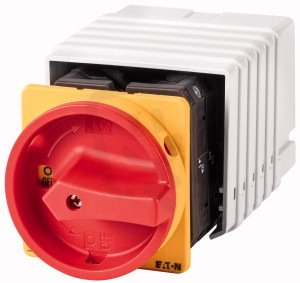

T5-6-15168/EA/SVB Hlavní vypínač 100A EATON 094894
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
14 073,26 Kč
Cena po registraci:
12 565,62 Kč/ks
Po registraci bez DPH:
10 384,81 Kč
Vaše cena s DPH:
13 088,27 Kč/ks
Vaše cena bez DPH:
10 816,75 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0483400
- Kód dodavatele:
- 094894
- EAN:
- 4015080948940
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,65 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 206 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 600 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-6-15168/EA/SVB Hlavní vypínač 100A EATON 094894
Hlavní vypínač T5-6-15168/EA/SVB (EAN: 4015080948940) je určen jako hlavní vypínač a má trvalý proud 100 A, 9 pólů, jmenovité provozní napětí 690 V (max. provozní napětí AC 600 V) a krytí IP65.
Disponuje pomocnými kontakty 1 rozpínací a 2 spínací, je blokovatelný, má přepínač údržby a funkci nouzového zastavení, připojení hlavního obvodu je šroubové a rozměry jsou šířka 88 mm, výška 88 mm a hloubka 206 mm; není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Jedná se o verzi určenou jako hlavní vypínač, vhodnou pro řízení hlavního přívodu.
- Poskytuje trvalý proud 100 A (Iu).
- Má 9 pólů pro přehledné rozdělení obvodů.
- Jmenovité provozní napětí je 690 V, max. provozní napětí AC 600 V.
- Má 1 pomocný rozpínací kontakt a 2 pomocné spínací kontakty pro doplňkové řízení nebo signalizaci.
- Není vhodný pro instalaci do rozvaděče, počítejte s montáží v jiné konfiguraci.
Interní název produktu
T5-6-15168/EA/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-6-15168/EA/SVB
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
