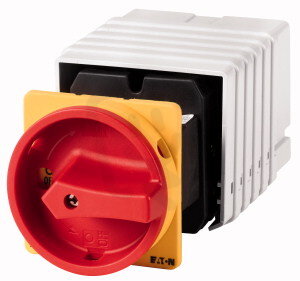

T5-6-15168/V/SVB Hlavní vypínač 100A EATON 094892
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
14 747,77 Kč
Cena po registraci:
13 167,84 Kč/ks
Po registraci bez DPH:
10 882,51 Kč
Vaše cena s DPH:
13 715,54 Kč/ks
Vaše cena bez DPH:
11 335,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155976
- Kód dodavatele:
- 094892
- EAN:
- 4015080948926
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,41 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 221 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-6-15168/V/SVB Hlavní vypínač 100A EATON 094892
Hlavní vypínač T5-6-15168/V/SVB (EATON 094892, EAN: 4015080948926) je dodáván jako hlavní vypínač s trvalým proudem 100 A, max. provozním napětím 690 V, 9 pólů a šroubovým připojením hlavního obvodu.
Zařízení má krytí IP65 (NEMA 12), přepínač údržby, možnost blokování a nouzové zastavení; provozní výkon AC-3 při 400 V je 30 kW a spínací/provozní výkon při 400 V 55 kW.
Rozměry jsou 88 × 88 × 221 mm, je vhodné pro mezimontáž i montáž na podlahu, krátkodobá proudová výdrž je 1,7 kA a ovládací prvek má barvu červená.
Proč si vybrat tento hlavní vypínač?
- Určen pro trvalý proud 100 A, což pokrývá běžné průmyslové a distribuční aplikace.
- Má 9 pólů, umožňujících samostatné ovládání více obvodů.
- Jmenovité i maximální provozní napětí je 690 V AC (Ue).
- Je dodáván ve verzi hlavního vypínače, vhodné pro centrální odpojování napájení.
- Produkt není určen pro instalaci do rozvaděče, takže počítejte s jiným způsobem montáže nebo krytím.
- Vybaven pomocnými kontakty 1 rozpínacím a 2 spínacími pro stavy signalizace a řízení.
Interní název produktu
T5-6-15168/V/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-6-15168/V/SVB
Hlavní vypínač, T5, 100 A, Zadní montáž, 6 Modul(y), 9-pólové, 2 Z, 1 V, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem, 9-pólový
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Zadní montáž, 6 Modul(y), 9-pólové, 2 Z, 1 V, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem, 9-pólový
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
