T5-6-8347/V/SVB Hlavní vypínač 100A EATON 094803
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
14 747,77 Kč
Cena po registraci:
13 167,84 Kč/ks
Po registraci bez DPH:
10 882,51 Kč
Vaše cena s DPH:
13 715,54 Kč/ks
Vaše cena bez DPH:
11 335,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155975
- Kód dodavatele:
- 094803
- EAN:
- 4015080948032
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,41 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 221 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 11
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-6-8347/V/SVB Hlavní vypínač 100A EATON 094803
T5-6-8347/V/SVB Hlavní vypínač 100A EATON 094803 (EAN: 4015080948032) je verze jako hlavní vypínač s trvalým proudem 100 A, 11 póly a jmenovitým provozním napětím 690 V.
Má krytí IP65 (stupeň ochrany NEMA 12), šroubové připojení hlavního obvodu, ovládací prvek v barvě červená a je blokovatelný s integrovaným přepínačem údržby a nouzovým zastavením.
Provozní výkon činí AC-3 30 kW (400 V) a AC-23 55 kW (400 V), krátkodobá proudová výdrž je lcw 1,7 kA a rozměry 88 × 88 × 221 mm umožňují mezimontáž i montáž na podlahu.
Proč si vybrat tento hlavní vypínač?
- Má trvalý proud 100 A, který určuje jeho schopnost nést stálé zatížení.
- Je navržen jako hlavní vypínač, určený k přerušení a odpojení hlavních obvodů.
- Podporuje provozní napětí až 690 V AC (jmenovité napětí 690 V).
- Má 11 pólů, což umožňuje ovládání více větví nebo fází.
- Pro montáž do rozvaděče není určeno, je tedy dimenzován pro jiné typy instalace.
- Nemá pomocné spínací ani rozpínací kontakty (0), takže neobsahuje dodatečné pomocné výstupy.
Interní název produktu
T5-6-8347/V/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-6-8347/V/SVB

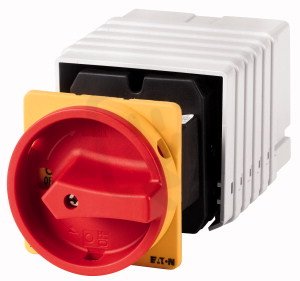

Hlavní vypínač, T5, 100 A, Zadní montáž, 6 Modul(y), 11pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 11pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Zadní montáž, 6 Modul(y), 11pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 11pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
