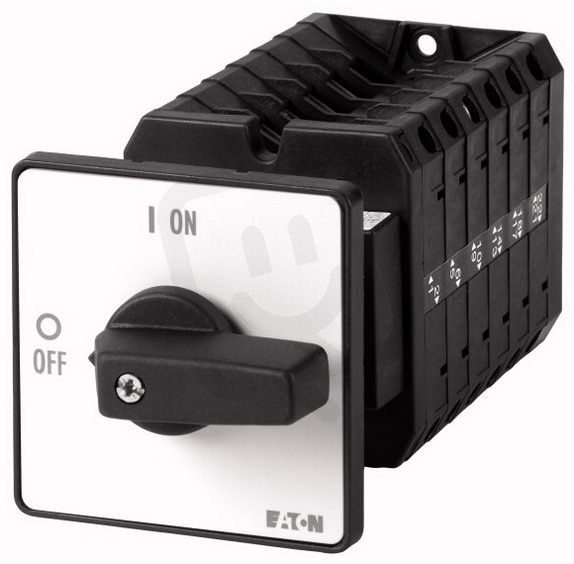

T5-6-8347/Z Vypínač zapnuto/vypnuto 100A EATON 094800
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 312,23 Kč
Cena po registraci:
11 886,10 Kč/ks
Po registraci bez DPH:
9 823,22 Kč
Vaše cena s DPH:
12 380,49 Kč/ks
Vaše cena bez DPH:
10 231,81 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155974
- Kód dodavatele:
- 094800
- EAN:
- 4015080948001
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,36 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 215 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 11
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-6-8347/Z Vypínač zapnuto/vypnuto 100A EATON 094800
T5-6-8347/Z (EAN: 4015080948001) je manuální vypínač zapnuto/vypnuto s trvalým proudem 100 A, 11 póly a jmenovitým provozním napětím 690 V.
Poskytuje provozní výkon AC‑3 30 kW a spínací/provozní výkon AC‑23 55 kW při 400 V, krátkodobou proudovou výdrž 1,7 kA, šroubové připojení hlavního obvodu a krytí IP65 (NEMA 12).
Rozměry jsou 88 × 88 × 215 mm, ovládací prvek je černá krátká otočná rukojeť a přístroj je vhodný pro mezimontáž i montáž na podlahu.
Proč si vybrat tento vypínač?
- Umožňuje trvalý proud 100 A.
- Počet pólů je 11, což ovlivňuje možnosti zapojení.
- Maximální provozní napětí AC je 690 V.
- Není určen pro instalaci do rozvaděče (ne).
- Nejedná se o verzi určenou jako hlavní vypínač (ne).
- Nemá pomocné spínací ani rozpínací kontakty (0 pomocných kontaktů).
Interní název produktu
T5-6-8347/Z Vypínač zap/vyp,100A
Podrobný popis produktu
T5-6-8347/Z
Spínač zapnuto / vypnuto, T5, 100 A, Zadní montáž, 6 Modul(y), 11-pólové, s černou pákou a čelním štítkem
Zapínač/vypínač, Produktová řada: Zapínač/vypínač, Odkaz na skupinu dílů: T5, s černou t-rukojetí a čelním plechem, 11-pólový
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Výkon přepínání: s aretací, Čelní štítek: 0-1, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T5, 100 A, Zadní montáž, 6 Modul(y), 11-pólové, s černou pákou a čelním štítkem
Zapínač/vypínač, Produktová řada: Zapínač/vypínač, Odkaz na skupinu dílů: T5, s černou t-rukojetí a čelním plechem, 11-pólový
Stupeň krytí: Přední IP65
Provedení: zadní montáž, Úhel spínání: 90°, Výkon přepínání: s aretací, Čelní štítek: 0-1, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
