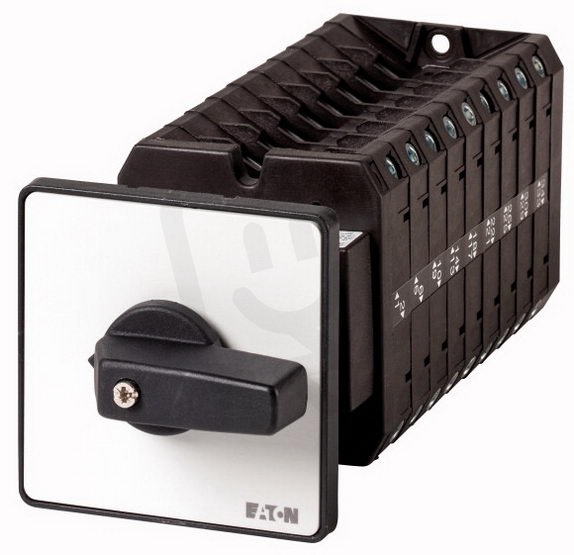

Ovládací spínač EATON T5-9-8354/Z 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
18 715,80 Kč
Cena po registraci:
16 710,78 Kč/ks
Po registraci bez DPH:
13 810,56 Kč
Vaše cena s DPH:
17 405,85 Kč/ks
Vaše cena bez DPH:
14 385,00 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155971
- Kód dodavatele:
- 094490
- EAN:
- 4015080944904
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,90 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 264 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 18
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Ovládací spínač EATON T5-9-8354/Z 100A
Ovládací spínač T5-9-8354/Z (EATON 094490, EAN: 4015080944904) nabízí trvalý proud 100 A a 18 pólů, vhodný pro mezimontáž a montáž na podlahu.
Umožňuje maximální provozní napětí 690 V (jmenovité 690 V), s provozním výkonem AC-3 400 V: 30 kW a spínacím výkonem 55 kW při 400 V.
Má šroubové připojení hlavního obvodu, stupeň krytí IP65 (NEMA 12), rozměry 88 × 88 × 264 mm, krátkodobou proudovou výdrž 1,7 kA a ovládací prvek je černý.
Proč si vybrat tento ovládací spínač?
- Spínač zvládá trvalý proud Iu: 100 A, takže je vhodný pro aplikace s tímto průtokem proudu.
- Je vybaven počet pólů: 18, což umožňuje rozšířené vícepólové zapojení.
- Určen pro vysoké napětí až max. provozní napětí Ue AC: 690 V, čímž pokrývá široké průmyslové použití.
- Nepoužívá žádné pomocné spínací kontakty (počet pomocných spínacích kontaktů: 0), což zjednodušuje základní funkční provedení.
- Není navržen pro montáž do rozvaděče (vhodné pro instalaci do rozvaděče: ne), proto plánujte samostatnou instalaci či jiný kryt.
- Neexistuje verze jako hlavní vypínač (verze jako hlavní vypínač: ne), proto ho použijte v odpovídajících řídicích nebo pomocných aplikacích.
Interní název produktu
T5-9-8354/Z Ovládací spínač,100A
Podrobný popis produktu
T5-9-8354/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 18pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 9 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
