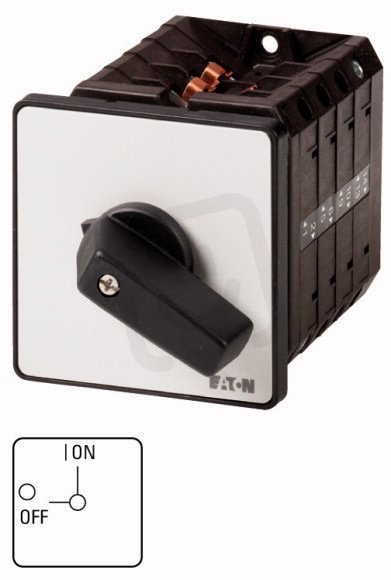

Vypínač EATON T5B-1-102/E zap/vyp, 2-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 624,84 Kč
Cena po registraci:
2 343,66 Kč/ks
Po registraci bez DPH:
1 936,91 Kč
Vaše cena s DPH:
2 441,14 Kč/ks
Vaše cena bez DPH:
2 017,47 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155970
- Kód dodavatele:
- 094471
- EAN:
- 4015080944713
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 91 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5B-1-102/E zap/vyp, 2-pól, 63A
Vypínač T5B-1-102/E EATON (EAN: 4015080944713) je 2‑pólový vypínač zapnuto/vypnuto s trvalým proudem 63 A a jmenovitým provozním napětím 690 V.
Má krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, provozní výkon AC‑3 při 400 V 22 kW a při AC‑23 30 kW, spínací výkon 30 kW a krátkodobou proudovou výdrž 1,3 kA.
Rozměry jsou 88 × 88 × 91 mm (Š × V × H), je určen pro přední montáž (4 otvory) a je ovládán krátkou otočnou rukojetí v barvě černé.
Proč si vybrat tento vypínač?
- Má dvoupólové provedení (2 póly), které přeruší oba vodiče současně.
- Je určen pro trvalý proud 63 A.
- Maximální provozní napětí AC je 690 V.
- Není vhodný pro instalaci do rozvaděče.
- Nemá verzi jako hlavní vypínač — verze jako hlavní vypínač: ne.
- Postrádá pomocné kontakty — 0 pomocných spínacích a 0 pomocných rozpínacích kontaktů.
Interní název produktu
T5B-1-102/E Vypínač zap/vyp,63A
Podrobný popis produktu
T5B-1-102/E
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchFlush mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 2pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
