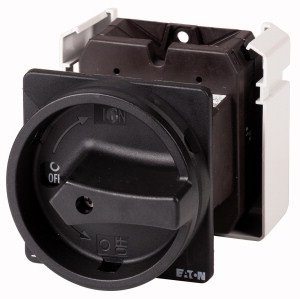

Hlavní vypínač EATON T5B-1-102/V/SVB-SW 2-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 662,59 Kč
Cena po registraci:
4 163,11 Kč/ks
Po registraci bez DPH:
3 440,59 Kč
Vaše cena s DPH:
4 336,26 Kč/ks
Vaše cena bez DPH:
3 583,69 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155965
- Kód dodavatele:
- 094462
- EAN:
- 4015080944621
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,65 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 138 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-1-102/V/SVB-SW 2-pól, 63A
Hlavní vypínač T5B-1-102/V/SVB-SW (EAN 4015080944621) je dvoupólový spínač pro trvalý proud 63 A a jmenovité provozní napětí 690 V.
Má šroubové připojení hlavního obvodu, krytí IP65 (NEMA 12), spínací výkon AC‑3 400 V: 22 kW a AC‑23 400 V: 30 kW, krátkodobou proudovou výdrž 1,3 kA lcw a rozměry 88 × 88 × 138 mm.
Je blokovatelný a vybaven přepínačem údržby, určený pro mezimontáž a montáž na podlahu, není vhodný pro instalaci do rozvaděče a neobsahuje nouzové zastavení.
Proč si vybrat tento hlavní vypínač?
- Je konfigurován jako hlavní vypínač, vhodný tam, kde je potřeba spolehlivé hlavní odpojení napájení.
- Má 2 póly, takže současně odpojí dva vodiče.
- Podporuje trvalý proud až 63 A, což pokryje běžná zatížení v průmyslových i komerčních aplikacích.
- Je určen pro provozní napětí do 690 V AC (jmenovité 690 V), vhodné pro vyšší napěťové soustavy.
- Není určen pro instalaci do rozvaděče, proto je třeba zohlednit způsob montáže v projektu.
Interní název produktu
T5B-1-102/V/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-1-102/V/SVB-SW
Hlavní vypínač, T5B, 63 A, Zadní montáž, 1 Modul(y), 2pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Zadní montáž, 1 Modul(y), 2pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
