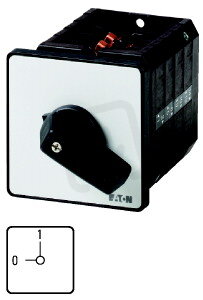

Vypínač EATON T5B-1-8200/E-RT zap/vyp, 1-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 515,08 Kč
Cena po registraci:
2 245,66 Kč/ks
Po registraci bez DPH:
1 855,92 Kč
Vaše cena s DPH:
2 339,06 Kč/ks
Vaše cena bez DPH:
1 933,11 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155962
- Kód dodavatele:
- 094280
- EAN:
- 4015080942801
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,44 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 91 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5B-1-8200/E-RT zap/vyp, 1-pól, 63A
T5B-1-8200/E-RT (EATON 094280, EAN 4015080942801) je jednopólový vypínač zapnuto/vypnuto s trvalým proudem 63 A a jmenovitým provozním napětím 690 V.
Má provozní výkon AC‑3 22 kW a AC‑23 30 kW při 400 V, spínací výkon 30 kW a krátkodobou proudovou výdrž 1,3 kA, navíc je vybaven funkcí nouzového zastavení.
Konstrukčně nabízí stupeň krytí IP65 (NEMA 12), krátkou otočnou rukojeť v barvě červené, šroubové připojení hlavního obvodu a je vhodný pro přední montáž (4 otvory); rozměry 88×88×91 mm (Š×V×H).
Proč zvolit právě tento vypínač?
- Tento vypínač má 1 pól, vhodný pro jednopólová zapojení.
- Je dimenzován na trvalý proud 63 A, pro provoz do této hodnoty.
- Jmenovité i maximální provozní napětí činí 690 V AC (rozsah 690–690 V).
- Tento model není určen k instalaci do rozvaděče.
- Neobsahuje pomocné kontakty – 0 pomocných spínacích a rozpínacích kontaktů.
- Není určen jako hlavní vypínač.
Interní název produktu
T5B-1-8200/E-RT Vypínač zap/vyp 63A
Podrobný popis produktu
T5B-1-8200/E-RT
Spínač zapnuto / vypnuto, T5B, 63 A, Montáž do panelu, 1 Modul(y), 1-pólové, Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem, 1-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T5B, 63 A, Montáž do panelu, 1 Modul(y), 1-pólové, Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem, 1-pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
