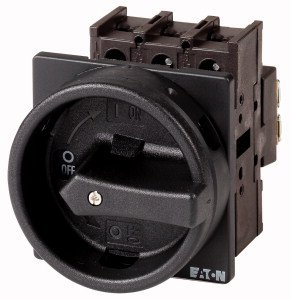

Hlavní vypínač EATON P1-32/EA/SVB-SW/N 3+N-pól, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 434,50 Kč
Cena po registraci:
2 173,69 Kč/ks
Po registraci bez DPH:
1 796,44 Kč
Vaše cena s DPH:
2 264,10 Kč/ks
Vaše cena bez DPH:
1 871,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155908
- Kód dodavatele:
- 093452
- EAN:
- 4015080934523
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,30 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 120 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 13 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 70 mm
Hlavní vypínač EATON P1-32/EA/SVB-SW/N 3+N-pól, 32A
Hlavní vypínač P1-32/EA/SVB-SW/N (EAN 4015080934523) od EATON je 3+N‑pól (4 póly) s trvalým proudem 32 A a jmenovitým provozním napětím 690 V.
Má šroubové připojení hlavního obvodu, stupeň krytí IP65 (NEMA 12) a rozměry 65×70×120 mm, přičemž je blokovatelný a disponuje přepínačem údržby.
Je určen pro přední montáž (4 otvory) a nabízí provozní výkony AC‑3 13 kW a AC‑23 15 kW při 400 V.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), takže umožňuje oddělení tří fází i neutrálu.
- Trvalý proud je 32 A, vhodný pro obvody s tímto zatížením.
- Jmenovité a maximální provozní napětí činí 690 V, umožňuje použití v sítích až do 690 V AC.
- Je dostupný ve verzi jako hlavní vypínač: ano, určený pro centrální odpojování.
- Pro montáž do rozvaděče je nevhodný, počítejte s instalací mimo rozvaděč nebo v krytu.
- Nemá pomocné spínací ani rozpínací kontakty: 0 pomocných kontaktů.
Interní název produktu
P1-32/EA/SVB-SW/N Hlavní vypínač,32A
Podrobný popis produktu
P1-32/EA/SVB-SW/N
Hlavní vypínač, P1, 32 A, Montáž do panelu, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Hlavní vypínač, P1, 32 A, Montáž do panelu, 3-pólové + N, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
