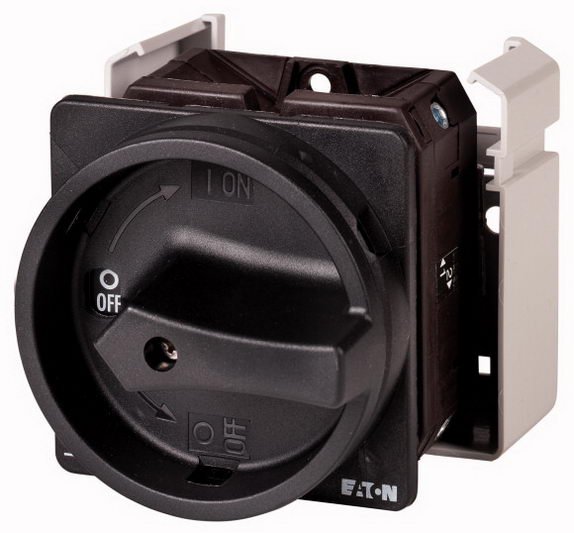

Hlavní vypínač EATON T5B-3-8341/EA/SVB-SW 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 065,95 Kč
Cena po registraci:
5 416,17 Kč/ks
Po registraci bez DPH:
4 476,17 Kč
Vaše cena s DPH:
5 641,42 Kč/ks
Vaše cena bez DPH:
4 662,33 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155820
- Kód dodavatele:
- 092319
- EAN:
- 4015080923190
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,05 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 156 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 5
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-3-8341/EA/SVB-SW 63A
T5B-3-8341/EA/SVB-SW (EAN 4015080923190) je pětipólová verze jako hlavní vypínač s trvalým proudem 63 A a jmenovitým provozním napětím 690 V.
Zařízení nabízí krytí IP65, šroubové připojení hlavního obvodu, krátkodobou proudovou výdrž 1,3 kA a provozní výkon AC-3 22 kW a AC-23 30 kW při 400 V.
Rozměry jsou 88 × 88 × 156 mm, je blokovatelné, vhodné pro přední střední montáž, má servisní přepínač a černý ovládací prvek.
Proč si vybrat tento hlavní vypínač?
- Má 5 pólů, což umožňuje spolehlivé přerušení více vodičů současně.
- Je určen pro trvalý proud 63 A, vhodný pro obvody s tímto zatížením.
- Dodáván ve verzi hlavního vypínače, určené pro centrální odpojení.
- Umožňuje provoz při maximálním napětí 690 V AC.
- Neobsahuje pomocné spínací ani rozpínací kontakty (0).
- Není určen pro instalaci do rozvaděče (ne).
Interní název produktu
T5B-3-8341/EA/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-3-8341/EA/SVB-SW
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 3 Modul(y), 5pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 5pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 3 Modul(y), 5pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 5pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
