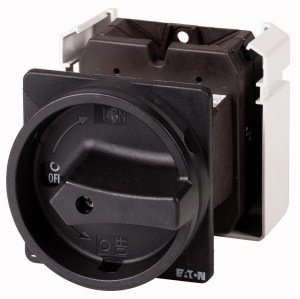

Hlavní vypínač EATON T5B-3-8342/V/SVB-SW 6-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 749,27 Kč
Cena po registraci:
6 026,25 Kč/ks
Po registraci bez DPH:
4 980,37 Kč
Vaše cena s DPH:
6 276,90 Kč/ks
Vaše cena bez DPH:
5 187,52 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155815
- Kód dodavatele:
- 092299
- EAN:
- 4015080922995
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,88 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 171 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-3-8342/V/SVB-SW 6-pól, 63A
Spínací přístroj T5B-3-8342/V/SVB-SW (EAN 4015080922995) je hlavní vypínač s 6 póly, trvalým proudem 63 A a jmenovitým provozním napětím 690 V.
Má šroubové připojení hlavního obvodu, provozní výkon AC-3 400 V: 22 kW a AC-23 400 V: 30 kW, krátkodobou proudovou výdrž 1,3 kA a krytí IP65 (NEMA 12).
Rozměry jsou 88 × 88 × 171 mm, je blokovatelný, vybaven přepínačem údržby, má černé ovládací prvky a je vhodný pro mezimontáž a montáž na podlahu, nikoliv pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Má 6 pólů, což umožňuje spínání vícepólových obvodů.
- Zvládá trvalý proud 63 A, vhodný pro středně zatížené aplikace.
- Maximální provozní napětí střídavé sítě je 690 V, odpovídající průmyslovým standardům.
- Jmenovité provozní napětí je 690 V, zajišťující konzistentní parametry při provozu.
- Je určen jako hlavní vypínač — ano, tedy pro hlavní odpojování obvodu.
- Není vhodný pro instalaci do rozvaděče — ne, a navíc nemá pomocné spínací ani rozpínací kontakty (0).
Interní název produktu
T5B-3-8342/V/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-3-8342/V/SVB-SW
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
