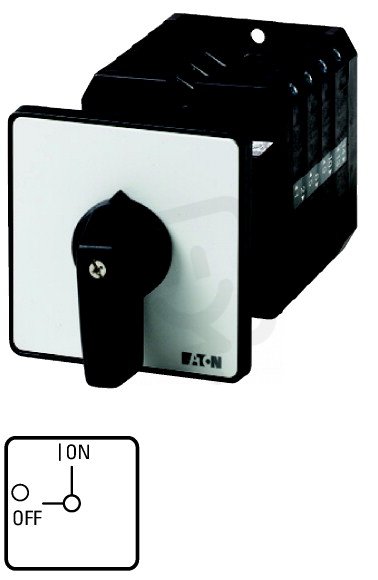

Vypínač EATON T5B-3-8342/Z zap/vyp, 6-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 551,71 Kč
Cena po registraci:
4 956,99 Kč/ks
Po registraci bez DPH:
4 096,69 Kč
Vaše cena s DPH:
5 163,17 Kč/ks
Vaše cena bez DPH:
4 267,08 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155814
- Kód dodavatele:
- 092297
- EAN:
- 4015080922971
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 165 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5B-3-8342/Z zap/vyp, 6-pól, 63A
Vypínač T5B-3-8342/Z (EAN: 4015080922971) je 6‑pólový vypínač s trvalým proudem 63 A a jmenovitým provozním napětím 690 V.
Je vhodný pro mezimontáž a montáž na podlahu, má stupeň krytí IP65 (stupeň ochrany NEMA 12), elektrické připojení hlavního obvodu je šroubové a rozměry jsou 88 × 88 × 165 mm; ovládací prvek je černý.
Provozní výkon je AC‑3 22 kW (400 V) a AC‑23 30 kW (400 V), spínací výkon při 400 V 30 kW a krátkodobá proudová výdrž 1,3 kA.
Proč si vybrat tento vypínač?
- Vypínač T5B-3-8342/Z od EATON (kód 092297).
- Má 6 pólů, což umožňuje ovládání více obvodů současně.
- Trvalý proud (Iu) je 63 A, vhodný pro aplikace s tímto zatížením.
- Jmenovité i maximální provozní napětí je 690 V AC, určené pro sítě do tohoto napětí.
- Určení pro instalaci do rozvaděče: ne, není tedy navržen pro zabudování do standardního rozvaděčového prostoru.
- Počet pomocných kontaktů: 0 rozpínacích a 0 spínacích pomocných kontaktů.
Interní název produktu
T5B-3-8342/Z Vypínač zap/vyp,63A
Podrobný popis produktu
T5B-3-8342/Z
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchRear mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
