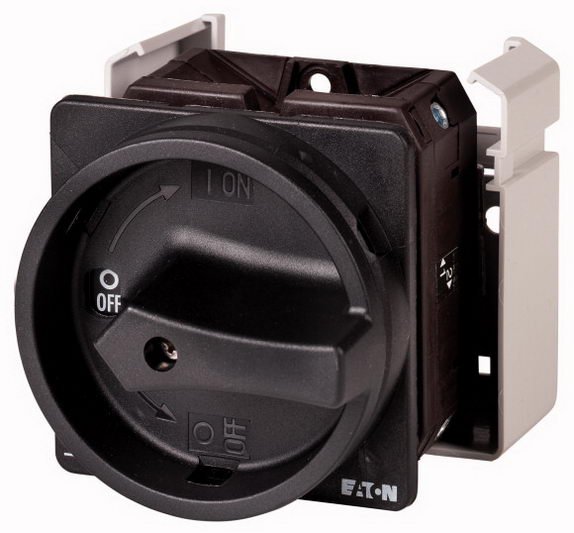

Hlavní vypínač EATON T5B-4-15164/EA/SVB-SW 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 195,26 Kč
Cena po registraci:
6 424,51 Kč/ks
Po registraci bez DPH:
5 309,51 Kč
Vaše cena s DPH:
6 691,70 Kč/ks
Vaše cena bez DPH:
5 530,33 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155808
- Kód dodavatele:
- 092229
- EAN:
- 4015080922292
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,26 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 173 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-4-15164/EA/SVB-SW 63A
Hlavní vypínač T5B-4-15164/EA/SVB-SW (EAN: 4015080922292) s 6 póly a trvalým proudem 63 A je určen pro jmenovité provozní napětí 690 V a má krytí IP65.
Rozměry 88 × 88 × 173 mm, šroubové připojení hlavního obvodu, verze jako hlavní vypínač (ano), možnost blokace (ano) a přepínač údržby (ano); provozní výkon AC-3 400 V: 22 kW a AC-23 400 V: 30 kW; není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Má 6 pólů pro ovládání více obvodů.
- Zvládá trvalý proud Iu 63 A.
- Provozní napětí: jmenovité 690–690 V, maximální Ue AC 690 V.
- Je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem.
- Vhodnost pro montáž do rozvaděče: ne — není určen k vestavbě.
- Dodává se ve verzi hlavního vypínače: ano.
Interní název produktu
T5B-4-15164/EA/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-4-15164/EA/SVB-SW
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací páko
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací páko
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
