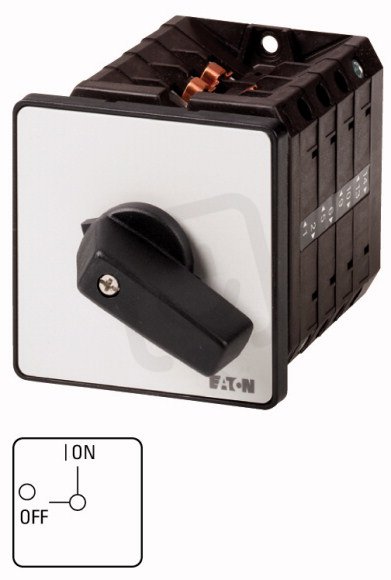

Vypínač EATON T5B-4-8344/E zap/vyp, 8-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 927,84 Kč
Cena po registraci:
5 292,84 Kč/ks
Po registraci bez DPH:
4 374,25 Kč
Vaše cena s DPH:
5 512,97 Kč/ks
Vaše cena bez DPH:
4 556,17 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155789
- Kód dodavatele:
- 092064
- EAN:
- 4015080920649
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,96 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 141 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 8
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5B-4-8344/E zap/vyp, 8-pól, 63A
T5B-4-8344/E (EAN: 4015080920649) je 8‑pólový vypínač zapnuto/vypnuto s trvalým proudem 63 A a jmenovitým provozním napětím 690 V, určený pro přední montáž (4 otvory) se stupněm krytí IP65 (NEMA 12).
Má šroubové připojení hlavního obvodu, rozměry 88×88×141 mm (š×v×h), provozní výkon 22 kW při AC‑3/400V, spínací výkon 30 kW při 400 V, krátkodobou proudovou výdrž 1,3 kA a černou krátkou otočnou rukojeť.
Proč si vybrat tento vypínač?
- Má 8 pólů, což umožňuje ovládání vícefázových nebo vícepólových obvodů.
- Je dimenzován na trvalý proud 63 A, takže zvládá stálé zatížení odpovídajících obvodů.
- Dosahuje jmenovitého i maximálního provozního napětí 690 V (AC), což ho předurčuje pro průmyslové napájecí sítě.
- Není vhodný pro instalaci do rozvaděče, proto je třeba počítat s jiným způsobem montáže.
- Neobsahuje pomocné rozpínací ani pomocné spínací kontakty (0/0), tedy nepodporuje přídavné signální okruhy.
- Nejedná se o verzi jako hlavní vypínač, proto ho nelze použít tam, kde je vyžadován hlavní vypínač.
Interní název produktu
T5B-4-8344/E Vypínač zap/vyp,63A
Podrobný popis produktu
T5B-4-8344/E
Spínač zapnuto / vypnuto, T5B, 63 A, Montáž do panelu, 4 Modul(y), 8pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 8pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T5B, 63 A, Montáž do panelu, 4 Modul(y), 8pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 8pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
