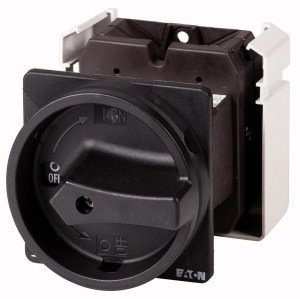

Hlavní vypínač EATON T5B-4-8344/V/SVB-SW 8-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 777,46 Kč
Cena po registraci:
6 944,30 Kč/ks
Po registraci bez DPH:
5 739,09 Kč
Vaše cena s DPH:
7 233,13 Kč/ks
Vaše cena bez DPH:
5 977,79 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155785
- Kód dodavatele:
- 092055
- EAN:
- 4015080920557
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,05 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 188 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 8
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-4-8344/V/SVB-SW 8-pól, 63A
T5B-4-8344/V/SVB-SW Hlavní vypínač 8-pól 63A EATON 092055 (EAN 4015080920557) je osmipólový přepínač s trvalým proudem 63 A a jmenovitým provozním napětím 690 V (max. 690 V).
Má krytí IP65 a stupen ochrany NEMA 12, elektrické hlavní připojení se provádí šroubovým připojením a rozměry jsou 88 × 88 × 188 mm (šířka × výška × hloubka).
Je dodáván ve verzi jako hlavní vypínač, je blokovatelný a vybaven přepínačem údržby, provozní výkon je AC-3 400V 22 kW a AC-23 400V 30 kW, vhodný pro mezimontáž a montáž na podlahu.
Proč si vybrat tento hlavní vypínač?
- Obsahuje 8 pólů, což umožňuje nezávislé přepínání více obvodů.
- Je navržen pro trvalý proud 63 A, vhodný pro běžné průmyslové zatížení.
- Je dodáván ve verzi jako hlavní vypínač, proto poslouží k odpojení hlavního napájení.
- Podporuje provozní napětí až 690 V (AC), při němž je určen k provozu.
- Není určen pro instalaci do rozvaděče, což je třeba zohlednit při plánování montáže.
- Neobsahuje pomocné kontakty — 0 rozpínacích a 0 spínacích pomocných kontaktů.
Interní název produktu
T5B-4-8344/V/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-4-8344/V/SVB-SW
Hlavní vypínač, T5B, 63 A, Zadní montáž, 4 Modul(y), 8pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 8pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Zadní montáž, 4 Modul(y), 8pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 8pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
