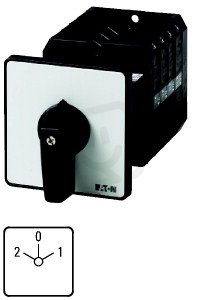

Ovládací spínač EATON T5B-4-88/Z 63A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155776
- Kód dodavatele:
- 092009
- EAN:
- 4015080920090
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,02 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Materiál tělesa:
- plast
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provedení:
- reverzní
- Provozní proud AC-3 400V:
- 41 A
- Provozní výkon AC-3 400V:
- 22 kW
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž:
- ne
Ovládací spínač EATON T5B-4-88/Z 63A
Ovládací spínač T5B-4-88/Z (EAN 4015080920090) od EATON má 4 póly, trvalý proud 63 A a je proveden reverzně s nulovou polohou.
Se stupněm krytí IP65, krátkou otočnou rukojetí, plastovým tělesem a šroubovým připojením hlavního obvodu umožňuje provozní výkon AC-3 400 V 22 kW při provozním proudu 41 A.
Není určen pro instalaci do rozvaděče ani jako kompletní přístroj v krytu, je však vhodný pro mezimontáž a montáž na podlahu; přední montáž ani zatažení v poloze 0 nejsou podporovány; přední stupeň ochrany NEMA 12.
Proč si vybrat tento ovládací spínač?
- Je vybaven 4 póly, které umožňují spínání všech fází.
- Umožňuje trvalý proud 63 A, vhodný pro středně zatížené obvody.
- Disponuje nulovou polohou, která zjednodušuje bezpečnou manipulaci při servisních úkonech.
- Poskytuje stupeň krytí IP65, takže je odolný proti prachu a stříkající vodě.
- Není určen pro instalaci do rozvaděče, proto je vhodné zvážit způsob montáže před instalací.
- Ovládá se pomocí krátké otočné rukojeti, která zajišťuje kompaktní a přehledné ovládání.
Interní název produktu
T5B-4-88/Z Ovládací spínač,63A
Podrobný popis produktu
Change over switch with OFF positionRear
Přepínače,
Sortiment: Ovládací spínače
Označení typu: T5B, s černou pákou a čelním štítkem, poznámka: SOND 29, Kontakty: 8
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 60 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 2-0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
