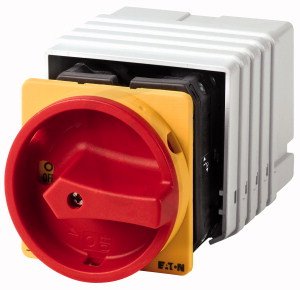

Hlavní vypínač EATON T5B-5-8345/EA/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 360,42 Kč
Cena po registraci:
7 464,85 Kč/ks
Po registraci bez DPH:
6 169,30 Kč
Vaše cena s DPH:
7 775,31 Kč/ks
Vaše cena bez DPH:
6 425,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155768
- Kód dodavatele:
- 091885
- EAN:
- 4015080918851
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,47 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 189 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-5-8345/EA/SVB 63A
Hlavní vypínač T5B-5-8345/EA/SVB (EAN: 4015080918851) s trvalým proudem 63 A a 9 póly, ve verzi jako hlavní vypínač pro jmenovité provozní napětí 690 V.
Dosahuje spínacího výkonu až 30 kW při AC-23, 400 V a 22 kW při AC-3, 400 V, přičemž hlavní obvod je řešen šroubovým připojením.
Má krytí IP65 a stupeň ochrany NEMA 12, rozměry 88×88×189 mm, ovládací prvek červený, je blokovatelný, vybaven nouzovým zastavením a přepínačem údržby, vhodný pro přední střední montáž a s krátkodobou proudovou výdrží 1,3 kA.
Proč si vybrat tento hlavní vypínač?
- Zajišťuje trvalý proud Iu 63 A, vhodný pro běžné průmyslové a rozvodné aplikace.
- Je konstruován s 9 póly, což umožňuje rozpojení více obvodů najednou.
- Dodává se ve verzi jako hlavní vypínač (ano), ideální pro řízení napájení hlavních větví.
- Maximální provozní napětí Ue AC je 690 V, vhodné pro vyšší napěťové úrovně.
- Není určen pro instalaci do rozvaděče (ne), což ovlivní způsob montáže.
- Neobsahuje pomocné rozpínací ani spínací kontakty — počet je 0, což znamená jednoduchou základní funkci bez doplňkových kontaktů.
Interní název produktu
T5B-5-8345/EA/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-5-8345/EA/SVB
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 5 Modul(y), 9pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 5 Modul(y), 9pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 5 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
