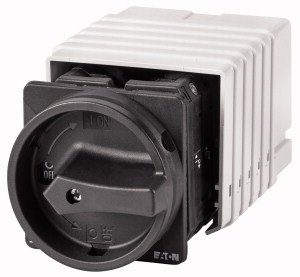

Hlavní vypínač EATON T5B-6-15168/EA/SVB-SW 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 382,11 Kč
Cena po registraci:
8 377,10 Kč/ks
Po registraci bez DPH:
6 923,22 Kč
Vaše cena s DPH:
8 725,50 Kč/ks
Vaše cena bez DPH:
7 211,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155764
- Kód dodavatele:
- 091820
- EAN:
- 4015080918202
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,65 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 206 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-6-15168/EA/SVB-SW 63A
Hlavní vypínač T5B-6-15168/EA/SVB-SW (EAN 4015080918202) je určený jako hlavní vypínač s trvalým proudem 63 A, maximálním provozním napětím 690 V a 9 póly.
Má krytí IP65 (stupeň ochrany NEMA 12), šroubové připojení hlavního obvodu, možnost blokování a integrovaný přepínač údržby, s provozním výkonem AC-3 22 kW / AC-23 30 kW při 400 V.
Obsahuje pomocné kontakty 1 rozpínací a 2 spínací, ovládací prvek je černý a rozměry jsou 88 × 88 × 206 mm (Š×V×H); je vhodný pro přední střední montáž.
Proč si vybrat tento hlavní vypínač?
- Dodává se ve verzi hlavního vypínače: ano.
- Má trvalý proud Iu 63 A, vhodný pro obvody s tímto zatížením.
- Je navržen pro provozní napětí do 690 V AC (jmenovité 690 V).
- Má 9 pólů pro rozšířené zapojení.
- Obsahuje pomocné kontakty: 1 rozpínací a 2 spínací, vhodné pro signalizaci nebo doplňkové ovládání.
- Není určen k instalaci do rozvaděče: ne.
Interní název produktu
T5B-6-15168/EA/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-6-15168/EA/SVB-SW
Hlavní vypínač, T5B, 63 A, zapuštěná montáž, 6 Modul(y), 9-pólové, 2 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5B, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 9-pólový
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Jmenovitý nepřerušovaný proud: Iu = 63 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, zapuštěná montáž, 6 Modul(y), 9-pólové, 2 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5B, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 9-pólový
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Jmenovitý nepřerušovaný proud: Iu = 63 A, 6 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
