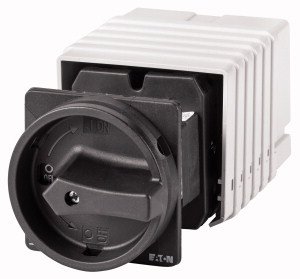

Hlavní vypínač EATON T5B-6-15168/V/SVB-SW 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 064,25 Kč
Cena po registraci:
8 986,11 Kč/ks
Po registraci bez DPH:
7 426,54 Kč
Vaše cena s DPH:
9 359,87 Kč/ks
Vaše cena bez DPH:
7 735,43 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155762
- Kód dodavatele:
- 091818
- EAN:
- 4015080918189
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,41 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 221 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 9
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-6-15168/V/SVB-SW 63A
T5B-6-15168/V/SVB-SW je hlavní vypínač EATON (EAN 4015080918189) s trvalým proudem 63 A a 9 póly.
Má provozní napětí do 690 V (jmenovité 690–690 V), provozní výkon AC‑3 22 kW a AC‑23 30 kW, krytí IP65 a šroubové připojení hlavního obvodu.
Určen jako hlavní vypínač, blokovatelný a vybavený přepínačem údržby, vhodný pro mezimontáž i montáž na podlahu, není však vhodný pro instalaci do rozvaděče; rozměry 88 × 88 × 221 mm.
Proč si vybrat tento hlavní vypínač?
- Je určen jako hlavní vypínač: ano.
- Má trvalý proud Iu 63 A, vhodný pro obvody s daným zatížením.
- Maximální provozní napětí Ue je 690 V AC (jmenovité provozní napětí 690 V).
- Disponuje 9 pólů, což umožňuje komplexní zapojení v rozvodech.
- Je vybaven 1 pomocným rozpínacím kontaktem a 2 pomocnými spínacími kontakty pro řízení nebo signalizaci.
- Vhodnost instalace do rozvaděče: ne — není určeno pro montáž do rozvaděčové skříně.
Interní název produktu
T5B-6-15168/V/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-6-15168/V/SVB-SW
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 9pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
