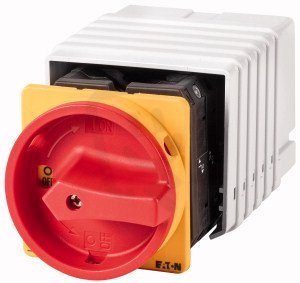

Hlavní vypínač EATON T5B-6-8348/EA/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 382,11 Kč
Cena po registraci:
8 377,10 Kč/ks
Po registraci bez DPH:
6 923,22 Kč
Vaše cena s DPH:
8 725,50 Kč/ks
Vaše cena bez DPH:
7 211,16 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155758
- Kód dodavatele:
- 091724
- EAN:
- 4015080917243
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,65 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 206 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 12
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-6-8348/EA/SVB 63A
T5B-6-8348/EA/SVB Hlavní vypínač EATON 091724 (EAN: 4015080917243) je provedení jako hlavní vypínač se 12 póly a trvalým proudem 63 A pro maximální provozní napětí 690 V.
Má krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, možnost zajištění (blokovatelné), funkci nouzového zastavení a přepínač pro údržbu; spínací/provozní výkon je AC‑3 400 V 22 kW, resp. AC‑23 400 V 30 kW, s krátkodobou proudovou výdrží 1,3 kA.
Rozměry jsou 88 × 88 × 206 mm, ovládací prvek je červený a je určen pro přední střední montáž, není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Je navržen pro trvalý proud 63 A.
- Má 12 pólů, vhodných pro vícepólová zapojení.
- Umožňuje provoz při maximálním AC napětí 690 V.
- Je dodáván jako hlavní vypínač.
- Pro montáž do rozvaděče je nevhodný.
- Není vybaven pomocnými spínacími ani rozpínacími kontakty (0 pomocných kontaktů).
Interní název produktu
T5B-6-8348/EA/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-6-8348/EA/SVB
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 6 Modul(y), 12pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 12pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Montáž do panelu, 6 Modul(y), 12pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 12pólové
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
