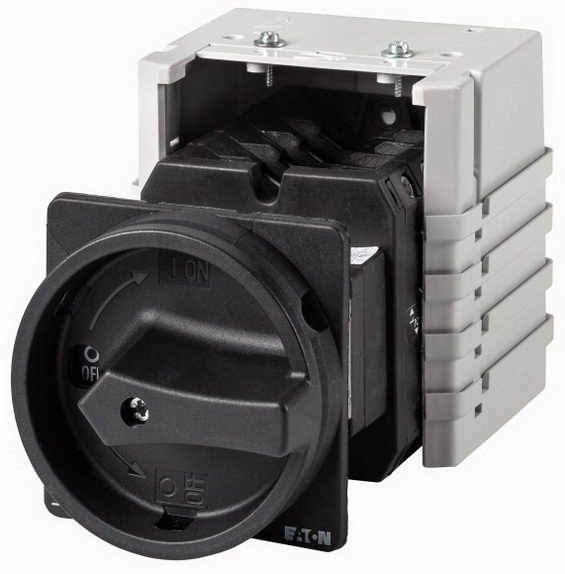

T5B-5-SOND*/V/SVB-SW Vačkový spínač dle vlastní specifikace 63A EATON 908118
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
13 626,12 Kč
Cena po registraci:
12 166,34 Kč/ks
Po registraci bez DPH:
10 054,83 Kč
Vaše cena s DPH:
12 672,40 Kč/ks
Vaše cena bez DPH:
10 473,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0160026
- Kód dodavatele:
- 908118
- EAN:
- 2049992572629
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,23 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 204 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5B-5-SOND*/V/SVB-SW Vačkový spínač dle vlastní specifikace 63A EATON 908118
Vačkový spínač dle vlastní specifikace T5B-5-SOND*/V/SVB-SW (EAN 2049992572629) je určen pro provozní napětí 690 V s trvalým proudem 63 A, je dodáván jako verze jako hlavní vypínač, blokovatelný a obsahuje přepínač údržby.
Má provozní výkony AC-3 400V: 22 kW a AC-23 400V: 30 kW, krátkodobou proudovou výdrž lcw 1,3 kA a šroubové připojení hlavního obvodu.
Konstrukce nabízí krytí IP65 (stupeň ochrany NEMA 12), rozměry 88 × 88 × 204 mm a je vhodná pro mezimontáž i montáž na podlahu.
Proč si vybrat tento vačkový spínač?
- Je dimenzován na trvalý proud Iu 63 A.
- Dodává se ve verzi jako hlavní vypínač, vhodné tam, kde je potřeba hlavní odpojovač.
- Má maximální provozní napětí Ue AC 690 V a jmenovité provozní napětí 690 V.
- Není určen k instalaci do rozvaděče, proto je třeba počítat s montáží mimo rozváděč.
- Postrádá pomocné rozpínací i spínací kontakty (0/0), tedy není vybaven doplňkovými pomocnými obvody.
Interní název produktu
T5B-5-SOND*/V/SVB-SW Vačkový spínač,63A
Podrobný popis produktu
T5B-5-SOND*/V/SVB-SW
Nestandardní spínač, T5B, 63 A, Zadní montáž, 5 Modul(y), Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Nestandardní spínač, Produktová řada: Nestandardní spínač, Označení skupiny dílů: T5B, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem
Poznámky: přizpůsobená verze podle formuláře
Stupeň krytí: Čelní strana IP65
Provedení: zadní montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 30 kW, Jmenovitý nepřerušovaný proud: Iu = 63 A, 5 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Nestandardní spínač, T5B, 63 A, Zadní montáž, 5 Modul(y), Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Nestandardní spínač, Produktová řada: Nestandardní spínač, Označení skupiny dílů: T5B, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem
Poznámky: přizpůsobená verze podle formuláře
Stupeň krytí: Čelní strana IP65
Provedení: zadní montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 30 kW, Jmenovitý nepřerušovaný proud: Iu = 63 A, 5 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
