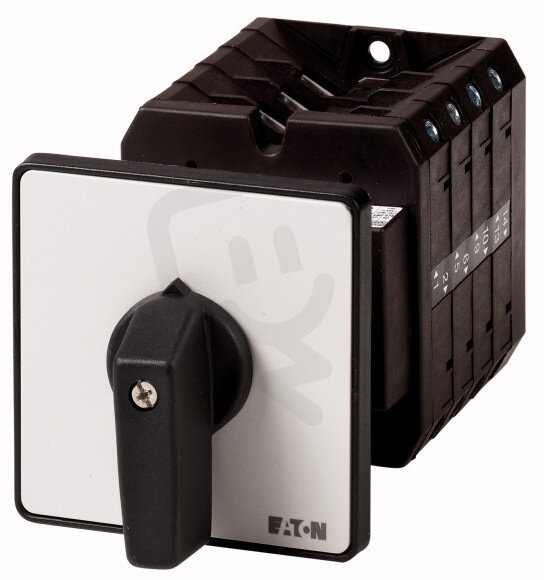

T5-4-SOND*/Z Vačkový spínač dle vlastní specifikace 100A EATON 908024
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 805,73 Kč
Cena po registraci:
14 112,40 Kč/ks
Po registraci bez DPH:
11 663,14 Kč
Vaše cena s DPH:
14 699,42 Kč/ks
Vaše cena bez DPH:
12 148,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159986
- Kód dodavatele:
- 908024
- EAN:
- 9008790282218
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,03 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 182 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
T5-4-SOND*/Z Vačkový spínač dle vlastní specifikace 100A EATON 908024
T5-4-SOND*/Z Vačkový spínač EATON 908024 (EAN: 9008790282218) poskytuje trvalý proud 100 A a je určen pro napětí až 690 V se stupněm krytí IP65.
Provozní výkon při AC-3 (400 V) je 30 kW, spínací výkon 55 kW a krátkodobá proudová výdrž 1,7 kA; hlavní obvod má šroubové připojení a ovládá se pomocí krátké otočné rukojeti (černá).
Rozměry jsou 88 × 88 × 182 mm (Š × V × H) a spínač je vhodný pro mezimontáž i montáž na podlahu.
Proč zvolit tento vačkový spínač?
- Je dimenzován pro trvalý proud 100 A, což určuje jeho schopnost spolehlivě přenášet zatížení v běžném provozu.
- Provozní napětí je 690 V AC (jmenovité provozní napětí: 690 V), takže je určen pro aplikace v sítích s vyšším napětím.
- Instalace do rozvaděče: ne — není určen k montáži do rozvaděčových skříní.
- Verze jako hlavní vypínač: ne — není konfigurován pro použití jako hlavní vypínač.
- Nemá pomocné kontakty: 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů, proto neobsahuje doplňkové signální/řídicí obvody.
Interní název produktu
T5-4-SOND*/Z Vačkový spínač,100A
Podrobný popis produktu
T5-4-SOND*/Z
Nestandardní spínač, T5, 100 A, Zadní montáž, 4 Modul(y)
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5
Poznámky: specifické zákaznické provedení podle formuláře, nestandardní objednávka: číslo vyřízení je známo
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Nestandardní spínač, T5, 100 A, Zadní montáž, 4 Modul(y)
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5
Poznámky: specifické zákaznické provedení podle formuláře, nestandardní objednávka: číslo vyřízení je známo
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
