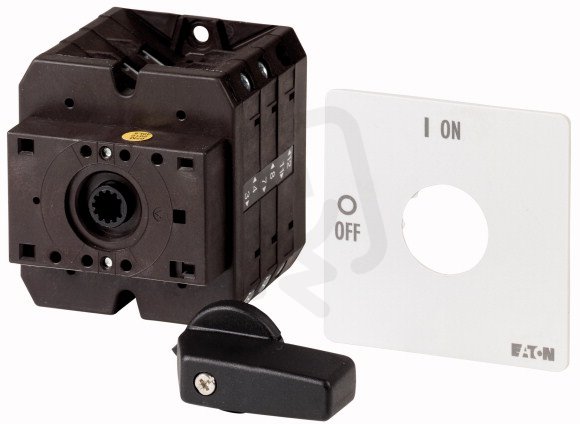

T5-6-SOND*/X Vačkový spínač dle vlastní specifikace 100A EATON 908016
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
21 551,21 Kč
Cena po registraci:
19 242,32 Kč/ks
Po registraci bez DPH:
15 902,74 Kč
Vaše cena s DPH:
20 042,73 Kč/ks
Vaše cena bez DPH:
16 564,24 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0159978
- Kód dodavatele:
- 908016
- EAN:
- 9008790358029
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,25 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 163 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 85 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 85 mm
T5-6-SOND*/X Vačkový spínač dle vlastní specifikace 100A EATON 908016
Vačkový spínač dle vlastní specifikace T5-6-SOND*/X (EAN 9008790358029) je určen pro trvalý proud 100 A při jmenovitém provozním napětí 690 V.
Umožňuje spínací výkon při 400 V 55 kW, provozní výkon AC-3 při 400 V 30 kW, trvalý proud při AC-21 a AC-23 (400 V) 100 A a krátkodobou proudovou výdrž lcw 1,7 kA.
Má rozměry 85 × 85 × 163 mm, stupeň krytí IP00, šroubové připojení hlavního obvodu a ovládací prvek krátká otočná rukojeť v barvě černá; není určen pro montáž do rozvaděče ani pro přední či mezimontáž.
Proč zvolit tento vačkový spínač?
- Typové označení výrobku je T5-6-SOND*/X (EATON 908016), dodané dle vlastní specifikace.
- Je dimenzován na trvalý proud 100 A, což určuje jeho proudovou kapacitu při kontinuálním provozu.
- Jmenovité i maximální provozní napětí činí 690 V AC, vhodné pro aplikace v tomto napěťovém rozsahu.
- Není vhodný pro instalaci do rozvaděče, montáž je třeba řešit mimo standardní rozvaděčové použití.
- Nemá pomocné kontakty, tedy 0 pomocných spínacích a 0 pomocných rozpínacích kontaktů.
- Neexistuje ve verzi jako hlavní vypínač, nelze jej proto použít jako hlavní odpojovač.
Interní název produktu
T5-6-SOND*/X Vačkový spínač,100A
Podrobný popis produktu
T5-6-SOND*/X
Nestandardní spínač, T5, 100 A, Zadní montáž, Základní spínač, 6 Modul(y)
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5
Poznámky: specifické zákaznické provedení podle formuláře
Provedení: Zadní montáž, Základní spínač
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Nestandardní spínač, T5, 100 A, Zadní montáž, Základní spínač, 6 Modul(y)
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5
Poznámky: specifické zákaznické provedení podle formuláře
Provedení: Zadní montáž, Základní spínač
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 6 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
