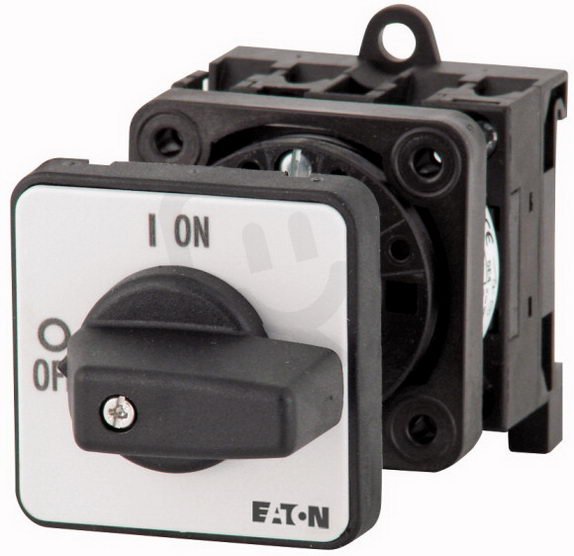

Vypínač EATON P1-25/Z/N zap/vyp, 3+N-pól, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 529,20 Kč
Cena po registraci:
1 365,39 Kč/ks
Po registraci bez DPH:
1 128,42 Kč
Vaše cena s DPH:
1 422,17 Kč/ks
Vaše cena bez DPH:
1 175,35 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155578
- Kód dodavatele:
- 088710
- EAN:
- 4015080887102
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 131 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 64 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 70 mm
Vypínač EATON P1-25/Z/N zap/vyp, 3+N-pól, 25A
P1-25/Z/N 3+N‑pólní vypínač 25 A (EATON, EAN 4015080887102) je určen pro jmenovité provozní napětí 690 V a trvalý proud 25 A.
Má 4 póly (3+N), stupeň krytí IP65, rozměry 70 × 64 × 131 mm (V × Š × H), šroubové připojení hlavního obvodu a černou krátkou otočnou rukojeť.
Vhodný pro mezimontáž, s provozním výkonem AC‑3 400 V: 7,5 kW a AC‑23 400 V: 13 kW a krátkodobou proudovou výdrží 0,64 kA; není vhodný pro instalaci do rozvaděče a nelze jej blokovat.
Proč si vybrat tento vypínač?
- Tento vypínač má 4 póly (3+N), takže umožňuje odpojení třífázového obvodu včetně nulového vodiče.
- Je dimenzován na trvalý proud 25 A, vhodný pro obvody s tímto průběžným zatížením.
- Jmenovité i maximální provozní napětí činí 690 V (AC), což odpovídá vyšším napěťovým úrovním.
- Není určený k montáži do rozvaděče (ne), proto je třeba volit jiný způsob instalace.
- Neobsahuje pomocné kontakty (0 rozpínacích, 0 spínacích), tedy nepodporuje doplňkové signalizace ani dálkové ovládání.
- Verze jako hlavní vypínač není dostupná (ne), počítejte tedy s použitím jako standardního zapnuto/vypnuto vypínače.
Interní název produktu
P1-25/Z/N Vypínač zap/vyp,25A
Podrobný popis produktu
P1-25/Z/N
Spínač zapnuto / vypnuto, P1, 25 A, Zadní montáž, 3-pólové + N, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P1, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, P1, 25 A, Zadní montáž, 3-pólové + N, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P1, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
