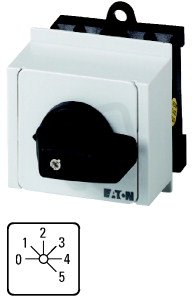

T0-3-8243/IVS Stupňový přepínač 1-pól 20A EATON 088684
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155569
- Kód dodavatele:
- 088684
- EAN:
- 4015080886846
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Max. provozní napětí Ue AC:
- 690 V
- Modulární šířka:
- 4
- Počet pólů:
- 1
- Počet spínacích poloh:
- 6
- S nulovou polohou:
- ano
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP30
- Stupeň ochrany (NEMA) přední strana:
- 2
- Trvalý proud Iu:
- 20 A
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- vestavné
- Typ spínače:
- stupňový přepínač
- Velikost předního štítku:
- 48x48 mm
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž:
- ne
T0-3-8243/IVS Stupňový přepínač 1-pól 20A EATON 088684
T0-3-8243/IVS Stupňový přepínač 1-pól 20A EATON (EAN: 4015080886846) je vestavný stupňový přepínač s trvalým proudem 20 A a max. provozním napětím 690 V AC, určený pro instalaci do rozvaděče.
Má 6 spínacích poloh včetně nulové polohy, ovládání páčkou, přední štítek 48x48 mm, modulární šířku 4, krytí IP30 a přední stupeň ochrany NEMA 2; není dodáván jako kompletní přístroj v krytu, není vhodný pro přední nebo mezimontáž a nemá zatažení v poloze 0, je však vhodný pro montáž na podlahu.
Proč si vybrat tento stupňový přepínač?
- Přepínač je jednopólový, takže je vhodný pro řízení jednoho obvodu.
- Dovoluje trvalý proud 20 A, což odpovídá běžným nárokům na zátěž v ovládacích obvodech.
- Disponuje nulovou polohou, která usnadňuje bezpečné vypnutí a nastavování.
- Je navržen v vestavném provedení pro montáž do panelu nebo rozvaděče.
- Má stupeň krytí IP30, zajišťující ochranu proti dotyku a vniknutí větších pevných částic.
- Přední štítek má rozměr 48 x 48 mm, což usnadňuje popisování a instalaci v panelu.
Interní název produktu
T0-3-8243/IVS Stupňový přepínač,20A
Podrobný popis produktu
Krokový přepínač, 1p, Ie=12A, Čš 0-5, 45°, s aretací, 45x45mm, REG
Krokové přepínače,
Sortiment: Ovládací spínače
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Označení typu: T0, s černou pákou a čelním štítkem, Kontakty: 5, Počet stupňů: 5 stupňový 45°
Stupeň krytí: Vpředu IP30
Provedení: Zadní montáž do rozváděče, Spínací úhel: 45 °, Reakce při sepnutí: s aretací, s polohou 0, 3 Modul(y)
Jmenovitý trvalý proud: Iu= 20 A, Čelní štítek: 0-5
