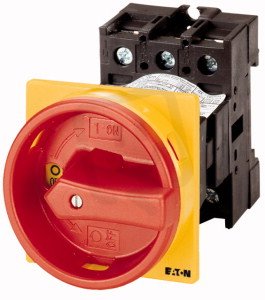

Hlavní vypínač EATON P1-25/V/SVB/N 3+N-pól, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 107,44 Kč
Cena po registraci:
1 881,70 Kč/ks
Po registraci bez DPH:
1 555,12 Kč
Vaše cena s DPH:
1 959,95 Kč/ks
Vaše cena bez DPH:
1 619,79 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155458
- Kód dodavatele:
- 086333
- EAN:
- 4015080863335
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,33 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 131 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 83 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 1
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 65 mm
Hlavní vypínač EATON P1-25/V/SVB/N 3+N-pól, 25A
Hlavní vypínač P1-25/V/SVB/N (EAN 4015080863335) je 3+N‑pólový přístroj se čtyřmi póly a trvalým proudem 25 A při jmenovitém napětí 690 V, určený jako hlavní vypínač.
Má krytí IP65, šroubové připojení hlavního obvodu, možnost zablokování, nouzové zastavení a přepínač údržby; ovládací prvek je červený.
Rozměry jsou 83×65×131 mm a provozní výkony AC‑3 400 V 7,5 kW a AC‑23 400 V 13 kW; není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), vhodné pro třífázové zapojení s neutrálem.
- Umožňuje trvalý proud 25 A, což určuje jeho kontinuální zatížitelnost.
- Provozní napětí (Ue) a jmenovité provozní napětí: 690 V AC.
- Dodáván ve verzi jako hlavní vypínač: ano.
- Není vhodný pro instalaci do rozvaděče: ne.
- Neobsahuje pomocné kontakty: 0 rozpínacích a 0 spínacích kontaktů.
Interní název produktu
P1-25/V/SVB/N Hlavní vypínač,25A
Podrobný popis produktu
P1-25/V/SVB/N
Hlavní vypínač, P1, 25 A, Zadní montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v po
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Hlavní vypínač, P1, 25 A, Zadní montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný v po
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
