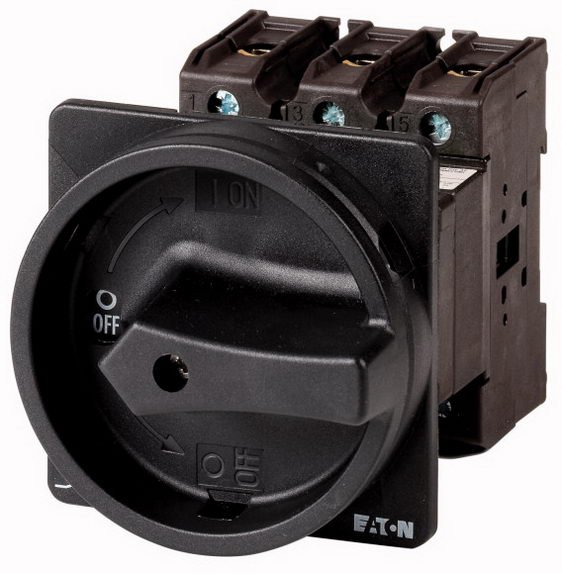

Hlavní vypínač EATON P3-100/V/SVB-SW/N/HI11 3+N-pól+1z1v, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 888,15 Kč
Cena po registraci:
6 150,22 Kč/ks
Po registraci bez DPH:
5 082,83 Kč
Vaše cena s DPH:
6 406,04 Kč/ks
Vaše cena bez DPH:
5 294,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155308
- Kód dodavatele:
- 083962
- EAN:
- 4015080839620
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,70 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 105 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 1
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 114 mm
Hlavní vypínač EATON P3-100/V/SVB-SW/N/HI11 3+N-pól+1z1v, 100A
P3-100/V/SVB-SW/N/HI11 Hlavní vypínač 3+N-pól+1z1v 100A EATON 083962 (EAN 4015080839620) je určen jako hlavní vypínač s 4 póly a trvalým proudem 100 A při jmenovitém napětí 690 V.
Má stupeň krytí IP65, rozměry š 105 mm × v 114 mm × h 150 mm a šroubové připojení hlavního obvodu.
Obsahuje možnost zajištění (blokovatelné), přepínač údržby a dosahuje spínacího výkonu až 55 kW při 400 V s krátkodobou proudovou výdrží 2 kA.
Proč si vybrat tento hlavní vypínač?
- Tento přístroj má 4 póly (3+N), které umožňují odpojení tří fází i neutrálu.
- Nabízí trvalý proud Iu 100 A, vhodný pro obvody s tímto zatížením.
- Je určen pro provozní napětí 690 V AC (jmenovité 690 V).
- Dodává se ve verzi jako hlavní vypínač, tedy pro centrální odpojování napájení.
- Obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt pro řízení nebo signalizaci.
- Není vhodný pro instalaci do rozvaděče, proto je třeba počítat s montáží mimo rozvaděč nebo jiným řešením.
Interní název produktu
P3-100/V/SVB-SW/N/HI11 Hlav.vypínač,100A
Podrobný popis produktu
P3-100/V/SVB-SW/N/HI11
Hlavní vypínač, P3, 100 A, Zadní montáž, 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a blokova
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Hlavní vypínač, P3, 100 A, Zadní montáž, 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací pákou a blokova
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
