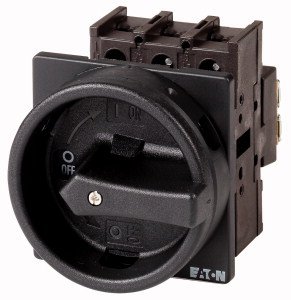

Hlavní vypínač EATON P1-25/EA/SVB-SW/N 3+N-pól, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 944,41 Kč
Cena po registraci:
1 736,12 Kč/ks
Po registraci bez DPH:
1 434,81 Kč
Vaše cena s DPH:
1 808,32 Kč/ks
Vaše cena bez DPH:
1 494,48 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155306
- Kód dodavatele:
- 083960
- EAN:
- 4015080839606
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,30 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 119 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 83 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 65 mm
Hlavní vypínač EATON P1-25/EA/SVB-SW/N 3+N-pól, 25A
P1-25/EA/SVB-SW/N hlavní vypínač od EATON (EAN 4015080839606) je 3+N‑pólový přístroj s trvalým proudem 25 A a jmenovitým provozním napětím 690 V.
Má krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, je blokovatelný a disponuje přepínačem údržby; provozní výkon AC‑3 při 400 V 7,5 kW, spínací/provozní výkon AC‑23 při 400 V 13 kW, rozměry 83 × 65 × 119 mm a je vhodný pro přední montáž (4 otvory).
Proč si vybrat tento hlavní vypínač?
- Je navržen s 4 póly (3+N), což umožňuje bezpečné odpojení třífázového obvodu včetně neutrálu.
- Má 25 A trvalého proudu, což jej předurčuje pro obvody s tímto zatížením.
- Je dimenzován na maximální provozní napětí 690 V AC, takže zvládá vyšší napěťová rozhraní.
- Produkt není určen pro instalaci do rozvaděče, proto je třeba počítat s jiným typem montáže.
- Je dostupný v provedení jako hlavní vypínač, tedy vhodný pro centrální odpojování napájení.
- Dodává jej EATON (083960), což usnadňuje identifikaci a objednání.
Interní název produktu
P1-25/EA/SVB-SW/N Hlavní vypínač,25A
Podrobný popis produktu
P1-25/EA/SVB-SW/N
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3, NEMA12
