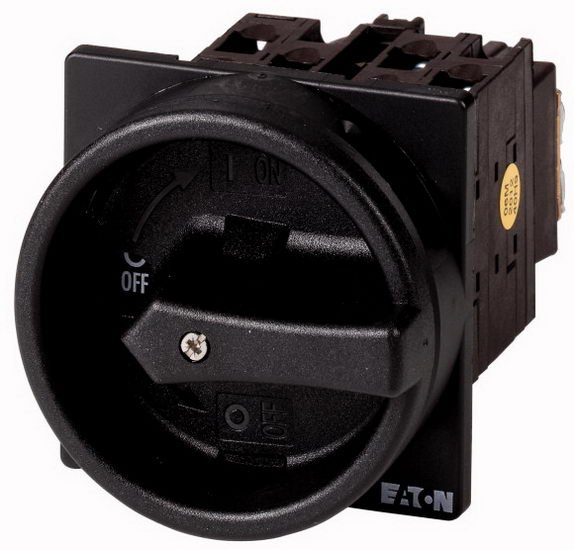

Hlavní vypínač EATON T0-4-8344/EA/SVB-SW 8-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 285,52 Kč
Cena po registraci:
2 040,68 Kč/ks
Po registraci bez DPH:
1 686,51 Kč
Vaše cena s DPH:
2 125,56 Kč/ks
Vaše cena bez DPH:
1 756,66 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150407
- Kód dodavatele:
- 008268
- EAN:
- 4015080082682
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,22 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 130 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 8
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Hlavní vypínač EATON T0-4-8344/EA/SVB-SW 8-pól, 20A
Hlavní vypínač T0-4-8344/EA/SVB-SW (EATON, EAN 4015080082682) je 8-pólový spínač s trvalým proudem 20 A a jmenovitým napětím 690 V, s provozním výkonem AC-3 5,5 kW (400 V) a krytím IP65.
Zařízení má šroubové připojení hlavního obvodu, je blokovatelné, disponuje přepínačem údržby (servisu) a je určeno pro přední střední montáž; rozměry jsou 65 × 74 × 130 mm a není vhodné pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Má 8 pólů, což umožňuje spolehlivé řízení vícefázových obvodů.
- Umožňuje trvalý proud 20 A (Iu), vhodný pro obvody s tímto zatížením.
- Je dodáván ve verzi hlavního vypínače (ano), takže lze použít pro odpojení a blokování obvodu.
- Maximální provozní napětí je 690 V AC, vhodné pro aplikace v tomto napěťovém rozsahu.
- Není určen pro instalaci do rozvaděče (ne), proto je potřeba počítat s montáží mimo rozvaděč.
- Počet pomocných rozpínacích a spínacích kontaktů je 0, tedy vypínač je bez pomocných kontaktů.
Interní název produktu
T0-4-8344/EA/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-4-8344/EA/SVB-SW
Hlavní vypínač, T0, 20 A, zapuštěná montáž, 4 Modul(y), 8-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T0, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 8-pólový, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Jmenovitý nepřerušovaný proud: Iu = 20 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, zapuštěná montáž, 4 Modul(y), 8-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T0, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 8-pólový, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Jmenovitý nepřerušovaný proud: Iu = 20 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
