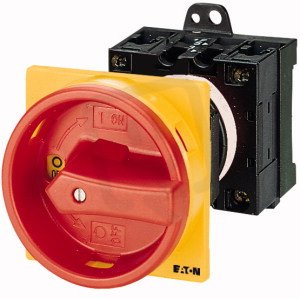

Ovládací spínač EATON T0-4-15700/V/SVB 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 610,42 Kč
Cena po registraci:
2 330,76 Kč/ks
Po registraci bez DPH:
1 926,25 Kč
Vaše cena s DPH:
2 427,71 Kč/ks
Vaše cena bez DPH:
2 006,37 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0150405
- Kód dodavatele:
- 008241
- EAN:
- 4015080082415
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 147 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Ovládací spínač EATON T0-4-15700/V/SVB 20A
T0-4-15700/V/SVB Ovládací spínač 20A EATON 008241 (EAN: 4015080082415) nabízí 6 pólů, trvalý proud 20 A a jmenovité provozní napětí 690 V s provozním výkonem AC‑3 5,5 kW (400 V), krytím IP65 a šroubovým připojením hlavního obvodu.
Má 2 pomocné spínací kontakty, je ve verzi jako hlavní vypínač, je blokovatelný, disponuje nouzovým zastavením a přepínačem údržby; rozměry 65×74×147 mm, vhodný pro mezimontáž i montáž na podlahu.
Proč si vybrat tento ovládací spínač?
- Má 6 pólů, což umožňuje přepínání více obvodů současně.
- Je navržen pro trvalý proud 20 A, vhodný pro běžné spínací aplikace.
- Podporuje provozní napětí až 690 V AC (jmenovité 690–690 V).
- Obsahuje 2 pomocné spínací kontakty pro řízení signálů nebo integraci do řídicích obvodů.
- Není vhodný pro instalaci do rozvaděče, určen spíše pro samostatnou montáž.
- Dodává se ve verzi jako hlavní vypínač, což umožňuje použití jako hlavního odpojovače.
Interní název produktu
T0-4-15700/V/SVB Ovládací spínač,20A
Podrobný popis produktu
T0-4-15700/V/SVB
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchRear mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
