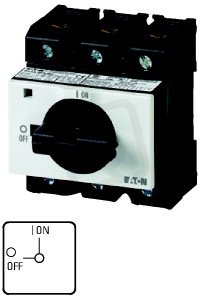

Vypínač EATON P3-100/IVS zap/vyp, 3-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 967,89 Kč
Cena po registraci:
3 542,81 Kč/ks
Po registraci bez DPH:
2 927,94 Kč
Vaše cena s DPH:
3 690,17 Kč/ks
Vaše cena bez DPH:
3 049,73 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0155051
- Kód dodavatele:
- 081439
- EAN:
- 4015080814399
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,39 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 90 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 90 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP30
- Stupeň ochrany (NEMA):
- jiné
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 90 mm
Vypínač EATON P3-100/IVS zap/vyp, 3-pól, 100A
P3-100/IVS Vypínač zapnuto/vypnuto 3-pól 100A EATON 081439 (EAN 4015080814399) je určen pro instalaci do rozvaděče a poskytuje bezpečné manuální přerušení obvodu.
Vypínač má 3 póly, trvalý proud 100 A, jmenovité provozní napětí 690 V, spínací výkon 55 kW při 400 V, provozní výkon AC-3 37 kW, krátkodobou proudovou výdrž 2 kA, stupeň krytí IP30, rozměry 90 × 90 × 90 mm, šroubové připojení a černou krátkou otočnou rukojeť.
Proč si vybrat tento vypínač?
- Vypínač je třípólový, takže spíná všechny fáze současně (3 póly).
- Je dimenzován na trvalý proud 100 A, vhodný pro silnoproudé instalace.
- Jmenovité i maximální provozní napětí je 690 V AC, tedy pro napěťové úrovně až do 690 V.
- Vhodný pro montáž do rozvaděče (ano), což usnadňuje instalaci do standardních rozváděčových systémů.
- Tento model není určen jako hlavní vypínač (ne), proto se hodí zejména pro větvení nebo odpojování okruhů.
- Neobsahuje pomocné spínací ani rozpínací kontakty; počet pomocných kontaktů je 0 / 0.
Interní název produktu
P3-100/IVS Vypínač zap/vyp,100A
Podrobný popis produktu
P3-100/IVS
Spínač zapnuto / vypnuto, P3, 100 A, Zadní montáž do rozváděče, 3-pólové, s černou pákou a čelním štítkem, Uzamykatelný v poloze 0
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP30
Provedení: Zadní montáž do rozváděče
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, P3, 100 A, Zadní montáž do rozváděče, 3-pólové, s černou pákou a čelním štítkem, Uzamykatelný v poloze 0
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, s černou pákou a čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP30
Provedení: Zadní montáž do rozváděče
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
