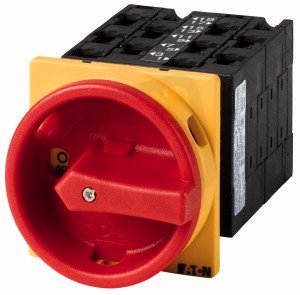

Ovládací spínač EATON T3-5-8346/EA/SVB 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 257,00 Kč
Cena po registraci:
3 800,95 Kč/ks
Po registraci bez DPH:
3 141,28 Kč
Vaše cena s DPH:
3 959,05 Kč/ks
Vaše cena bez DPH:
3 271,94 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0154972
- Kód dodavatele:
- 080818
- EAN:
- 4015080808183
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,43 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 10
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Ovládací spínač EATON T3-5-8346/EA/SVB 32A
Ovládací spínač T3-5-8346/EA/SVB (EAN: 4015080808183) jako hlavní vypínač s trvalým proudem 32 A, 10 póly a jmenovitým napětím 690 V, se šroubovým připojením hlavního obvodu a rozměry 65 × 150 × 74 mm.
Spínač je blokovatelný, obsahuje nouzové zastavení a přepínač údržby, má krytí IP65 (NEMA 12), je vhodný pro přední střední montáž a není určen pro instalaci do rozvaděče; provozní výkon při AC-3 (400 V) 11 kW, spínací výkon při 400 V 15 kW.
Proč si vybrat tento ovládací spínač?
- Má 10 pólů, což umožňuje rozdělení a řízení více obvodů.
- Disponuje trvalým proudem 32 A, vhodným pro odpovídající zatížení.
- Tento ovládací spínač je dodáván ve verzi jako hlavní vypínač.
- Nepřidává pomocné kontakty — počet pomocných rozpínacích i spínacích kontaktů je 0.
- Tento výrobek není vhodný pro instalaci do rozvaděče.
- Maximální provozní napětí (Ue AC) je 690 V, přičemž jmenovité provozní napětí je uvedeno 690 V.
Interní název produktu
T3-5-8346/EA/SVB Ovládací spínač,32A
Podrobný popis produktu
T3-5-8346/EA/SVB
Hlavní vypínač, T3, 32 A, zapuštěná montáž, 5 Modul(y), 10-pólové, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T3, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem, 10-pólový
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Jmenovitý nepřerušovaný proud: Iu = 32 A, 5 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T3, 32 A, zapuštěná montáž, 5 Modul(y), 10-pólové, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T3, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem, 10-pólový
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Jmenovitý nepřerušovaný proud: Iu = 32 A, 5 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
