DILEM4-G(12VDC) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 12V DC EATON 079680

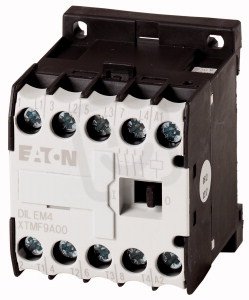

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 357,78 Kč
Cena po registraci:
1 212,34 Kč/ks
Po registraci bez DPH:
1 001,93 Kč
Vaše cena s DPH:
1 262,76 Kč/ks
Vaše cena bez DPH:
1 043,60 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0005505
- Kód dodavatele:
- 079680
- EAN:
- 4015080796800
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,28 Kč
Technické parametry
- Hloubka:
- 54 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 4
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 22 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní proud Ie v AC-4, 400V:
- 6,6 A
- Provozní výkon AC-3 400V:
- 4 kW
- Provozní výkon Ie v AC-4, 400V:
- 3 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 12-12 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 58 mm
DILEM4-G(12VDC) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 12V DC EATON 079680
DILEM4-G (12 V DC) od EATON 079680, EAN 4015080796800, malý čtyřpólový stykač s 4 spínacími kontakty.
Ovládací napětí je 12 V DC, provozní proudy AC-3 400 V: 9 A (provozní výkon 4 kW) a AC-1 400 V: 22 A, v režimu AC-4: 6,6 A / 3 kW.
Rozměry 45 × 54 × 58 mm, šroubové připojení hlavního obvodu, provozní napětí AC 24–690 V; není modulární.
Proč si vybrat tento stykač?
- Stykač je určen pro zatížení odpovídající 4 kW.
- Jedná se o 4pólový stykač, vhodný pro čtyřpólová zapojení.
- Pro spínání motorů je jmenovitý proud 9 A (AC-3); pro obvody AC-1 je určen proud 20 A.
- Ovládací cívka pracuje na 12 V DC.
- Obsahuje 4 spínací kontakty a 0 rozpínacích kontaktů.
- Stykač není modulární.
Interní název produktu
DILEM4-G(12VDC) Malý stykač 4kW,4p.
Podrobný popis produktu
DILEM4-G(12VDC)
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: DC ovládání
Výkonový stykač, 4p, 4kW/400V/AC3
Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: DC ovládání
